编辑放码

关注

内容列表

属性

右键弹出菜单



目的

编辑板片上的放码信息。


访问路径

主菜单栏 ▶ 2D板片 ▶ 编辑放码 / 编辑曲线放码 / 编辑放码(单个) / 编辑曲线放码(单个)

2D Toolbar ▶ mceclip0.png 编辑放码 / mceclip1.png 编辑曲线放码 /编辑放码(单个)/ 编辑曲线放码(单个)



操作

属性

  1. 编辑放码信息时,点击 尺寸 栏右侧的勾选框来设置基础码。
    → 将选中尺码设为基础码。

  2. 请按如上指示的路径选择工具/菜单。

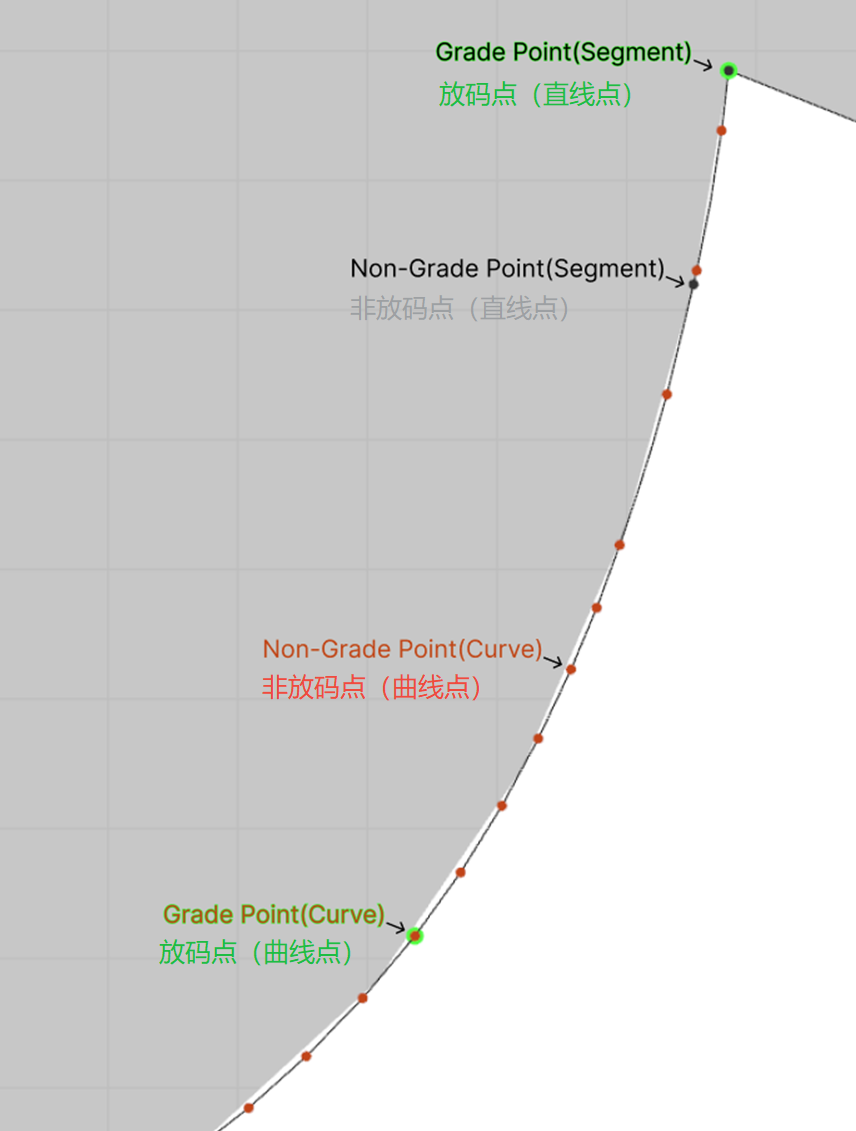

  3. 点击板片外线或直线点。
    → 放码相关属性会出现在属性编辑器中。

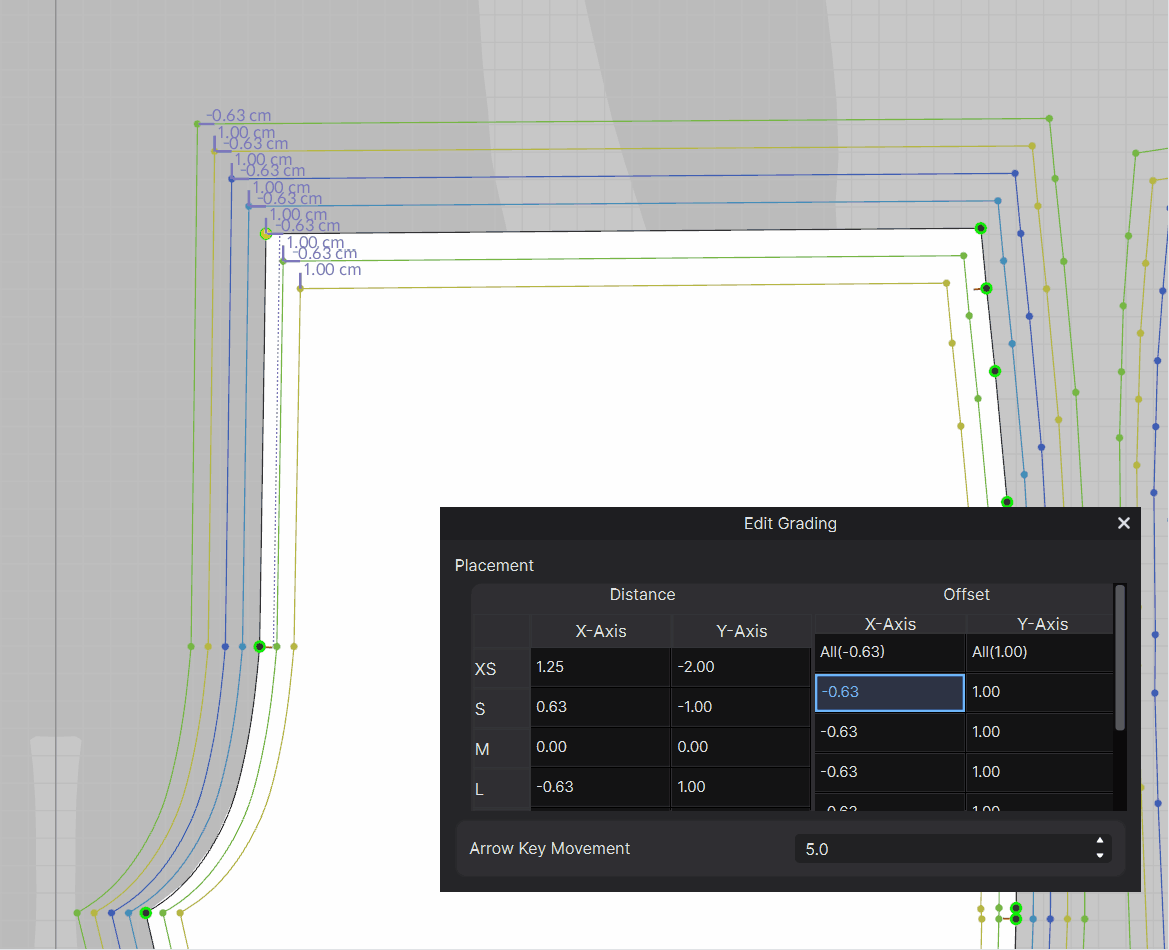

  4. 设置以下属性或使用键盘箭头来编辑放码信息。
    属性 描述
    间距 为每个尺码设置线段或点距离基础码的间距。
    板片外线扩张 设置每个尺码之间的板片外线扩张距离。当设置好所有间距后,每个尺码间将自动应用相应的放码量。
    键盘箭头移动距离 设置键盘箭头的移动距离。
    → 为版片应用放码信息,除基础码以外的其他尺码的外线将显示为设置的颜色。
※ 注意:
  • 使用编辑放码(单个)/编辑曲线放码(单个)单击任意尺寸板片的一个点  ▶ 通过拖动进行编辑。 (ver 6.2)
  • 单击一个点 ▶ 若在拖动的同时右键单击,可直接输入移动距离进行移动。 (ver 7.0)

    右键弹出菜单

    1. 请按如上指示的路径选择工具/菜单。

    2. 在版片外线或点上右键单击。
      出现右键弹出菜单。

    3. 根据需要选择菜单上的选项。
      选项 描述
      移除放码尺寸 应用于选中板片上的放码将会被删除。
      复制 / 粘贴 / 镜像粘贴(ver 6.1)

      复制,粘贴或镜像粘贴选择的点上的放码数值。

      水平翻转 /垂直翻转 该线段的放码会基于选中的线段进行水平翻转或垂直翻转。
      对齐 (ver 6.1) 通过对齐板片/线段/点的方式重新排列放码。
