目的
将OBJ文件导入为虚拟模特，附件或服装。
※ 参考: CLO中制作的服装可以导出为OBJ格式的文件，也能互换使用到其他3D软件中。当服装导出OBJ文件，会同时生成MTL文件，MTL文件保存的是在服装上设置的材质信息。
操作
导入OBJ
- 请按以下步骤操作：
主菜单 ▶ 文件 ▶ 导入 ▶ OBJ
→ 出现打开文件窗口 - 选择要导入的文件点击确认。
→ 弹出导入OBJ窗口。 - 设置细节并点击确认。
对象类型
读取虚拟模特 读取虚拟模特会替代原先默认的虚拟模特。
自动增加安排点&安排板：打开此选项可生成适合导入的虚拟模特的安排板和安排点(ver4.2.0)。

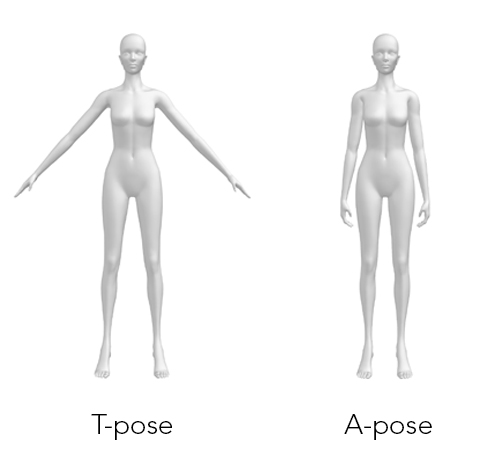

※参考：安排点仅适用于导入的虚拟模特OBJ文件是T_Pose或者A_Pose姿势。导入为附件 将一个OBJ文件读取为附件，OBJ文件作为附件导入将不会有冲突处理，可能会穿透服装(ver3.0.0)。 导入为服装 将OBJ文件读取为3D服装。
根据UV图勾勒2D板片：打开此选项，可基于UV图信息生成板片 (ver4.2.0)。
读取为Morph Target 将虚拟模特的初始姿式改变为指定姿势。输入变形体帧数，帧数越高，变形的速度越慢。
※ 参考: 变形是根据一个OBJ转换到另一个OBJ文件的模式
F对于CLO虚拟模特，用户可以使用“虚拟模特尺寸编辑器”或“显示X-Ray关节点”功能修改形状或姿势，但是由于没有绑定关节点或丢失关节点信息，用户无法在导入后轻易更改在其他3D软件中创建的OBJ文件。因此，用户可以使用“Morph Target”功能来更改导入的OBJ的主体形状或姿势。但是要这样做的话，用户需要两个及以上具有相同网格结构的OBJ文件。比例 输入精确比例或者选择所需的单位。 轴转换 根据需要变换OBJ文件的各个轴向。 转换 找到OBJ的导入位置。
如果导入的OBJ在地面以下，请打开将底部对齐地面选项，使OBJ文件在地面以上 (ver4.2.0)。
导出OBJ
- 请按以下步骤操作:
主菜单 ▶ 文件 ▶ 导出 ▶ OBJ (选定的)
→ 弹出保存文件窗口。 - 选择要保存的路径点击保存。
→ 弹出导出OBJ窗口。 - 设置细节并点击确认。
对象 选择所有板片 选择/反选所有板片。 选择虚拟模特 选择/反选所有虚拟模特/物体。 选择所有贴图/明线 选择/反选所有贴图/明线。可通过点击右边的下拉菜单选择特定的贴图/明线 (ver2.2.0)。 单个目标/多个对象
选择物体作为单个或多个对象导出。
解除合并/ 合并
选择将板片缝合线的连接部分的点（网格点）导出为一个点或分开导出。
薄的/厚的
选择是否导出具有厚度的对象。
组合的UV坐标 组合的UV坐标也会被导出。 包含的内部图形 导出文件包含内部线和内部图形 (ver2.3.0)。 比例 调整导出文件的大小。 轴转换 变换物体的各个轴向。 文件
保存齐色方案
同时导出齐色方案和*.obj文件
保持单个纹理图像的坐标 每种齐色方案都单独导出为* .obj和* .mtl文件(ver.5.1.0)。 共享纹理图像坐标 所有齐色方案都作为单个* .obj文件和许多* .mtl文件导出成齐色。 通过绝对路径保存纹理图像文件(ver 5.1) 将OBJ导出到原始文件的保存路径。
※参考: 当原始路径中没有图像文件时，文件可能会丢失，因为此选项仅保存路径。保存纹理文件(ZIP) 纹理随OBJ文件同时导出。 集合纹理和颜色 在纹理上应用颜色后，导出时颜色和纹理可一起导出 (ver4.2.0)。 消除环境贴图和颜色 (Modo) 导出时可消除环境贴图和颜色 (ver4.2.0)。 保存从漫反射贴图中提取的透明度贴图 导出时包含Alpha图 (ver4.2.0)。 保存Meta数据(XML) 将服装网格、物理属性和缝纫信息以Meta数据导出 (ver2.3.0)。
结合并保存服装的纹理图像和颜色 (ver2.2.0)。
