Gerencie o Aviamento como um estilo no Navegador de Objetos.

Abrir/Add

1. Clique no botão na guia de Aviamentos no Navegador de Objetos.

2. IImporte um arquivo OBJ como um Aviamento ou abra o arquivo Aviamento (TRM).

3. Arraste e solte o Estilo de Aviamento na janela 3D a partir do Navegador de Objetos.

Cola

1. Clique na janela de Aviamentos em 3D com   a Ferramenta Selecionar/Mover.

2. Clique no botão Colar ao lado do Gizmo e depois clique no local desejado.

3. Clique na Ferramenta Simular.

Definir propriedades

1. Defina as propriedades ou opções do estilo do aviamento clicando no estilo de aviamento no Navegador de objetos.


   Informação	Insira as informações do aviamento
   Especificação	Escala	Ajuste de aviamento com eixos X, Y e Z. 📝 Observação: Você pode dimensionar o aviamento diretamente usando o gizmo clicando no botão de escala ao lado do gizmo na janela 3D.
   		Axis	Insira o valor desejado para cada eixo.
   		Lock Aspect Ratio	Ative esta opção para ajustar um aviamento mantendo sua proporção x, y e z.
   	Peso	Defina o peso do aviamento. O valor inserido do peso é refletido na simulação.
   Material	Defina o Material.


2. Ou defina as propriedades do aviamento individualmente clicando no aviamento na janela 3D.


   Nome	Se cada parte (malhas) do acabamento OBJ for composta de duas ou mais partes, você poderá definir o nome de cada parte individualmente.
   Colisão	Defina se você deseja ativar ou desativar a Colisão. Ele apenas habilita ou desabilita a colisão de guarnição destacada.
   	Espessura de Colisão	Defina a Espessura de Colisão com uma vestimenta. Quanto maior o valor, maior a distância com uma vestimenta na simulação.
   Material	Definir parcialmente o material do acabamento

Definir Opções

1. Clique com o botão direito do mouse no aviamento na janela 3D para definir as opções.


   Selecionar Todos Aviamentos	Selecione todos os aviamentos na janela 3D.
   Deletar	Delete todos os aviamentos selecionados.
   Copiar / Colar	Copie e cole os aviamentos selecionados.
   Duplicar para Molde com Simetria	Duplique os aviamentos selecionados para o molde com simetria.
   Descolar	O aviamento anexado está sendo destacado do molde.
   Ocultar aviamentos/Mostrar todos os aviamentos	Ocular / Mostrar todos os aviamentos.

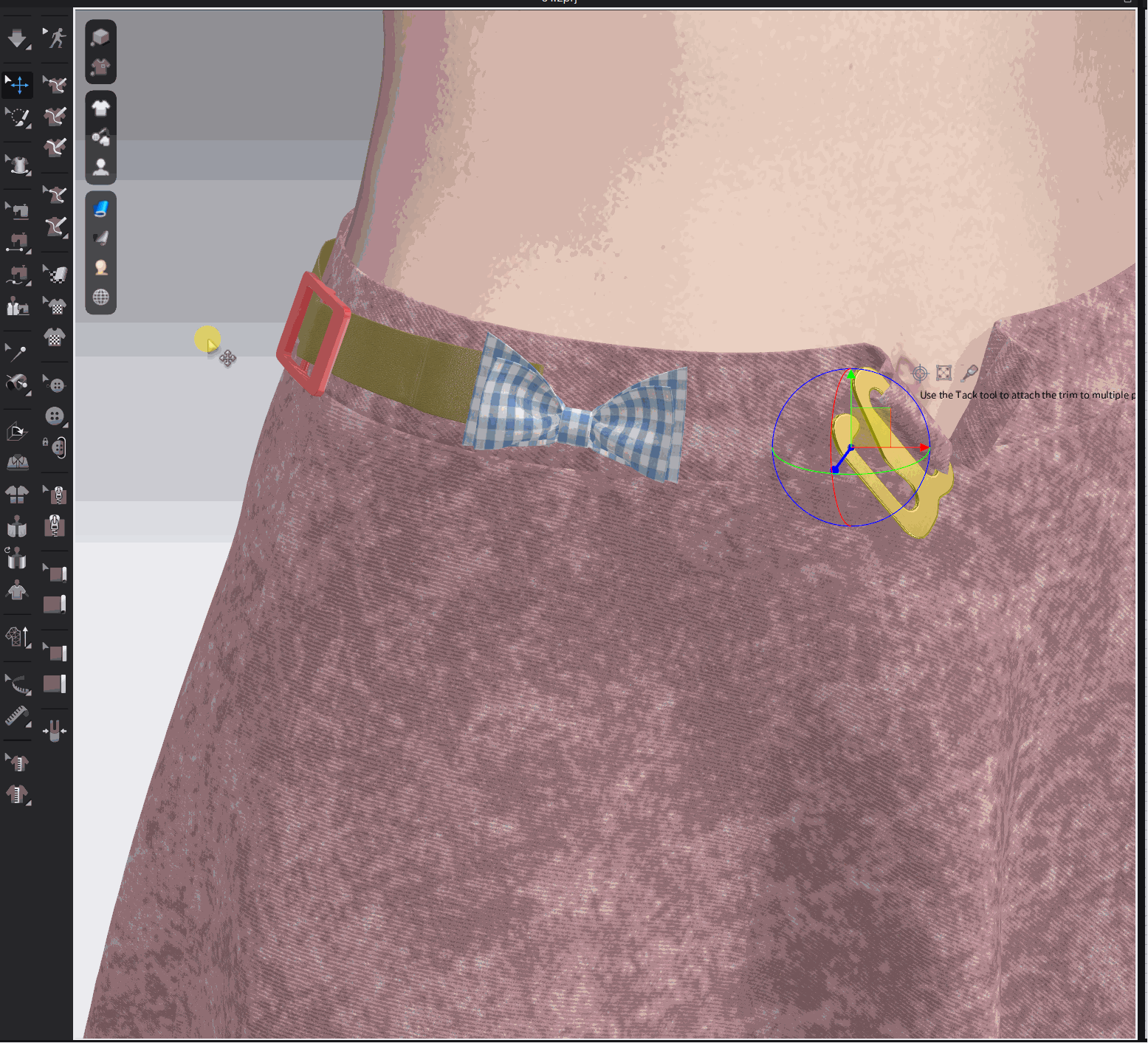

Simule o corte para obter movimento realista e interação estável e uniforme com peças 3D.

📝 Note: A simulação de aviamento está disponível apenas para aviamentos não colados, que são definidos como Ativados por padrão, com simulação e colisão aplicadas.

1. Coloque o aviamento na posição desejada na peça 3D na janela 3D e clique na ferramenta Simular.

2. Se você quiser ativar apenas a colisão sem simulação, clique com o botão direito do mouse no aviamento e clique no menu Congelar.

3. Ou, se você quiser desativar a colisão e a simulação, clique no menu Desativar.
