Editar Escalado
Establecer Opciones
Edite el tamaño de gradación aplicado al Patrón.
Editar Escalado
- Clica
Editar Esclado en la barra de herramientas 2D.
O mantenga pulsada la herramienta para cambiar aEditar Escalado Curvo,
Editar Escalado (Ambos) o
Editar Escalado Curvo (Ambos).
- En la pestaña Escalado del Navegador de Objetos, marque la casilla situada junto al Talla en el que basarse para editar el valor de Escalado.
-

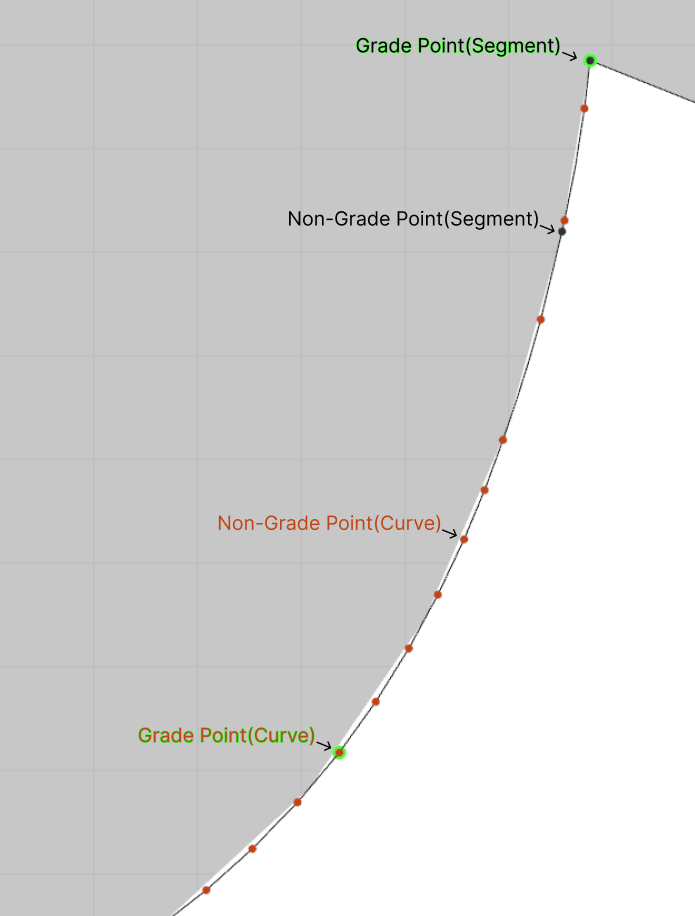

Haga clic en el contorno del patrón o en el punto para introducir el valor en el Editor de Propiedades.
✨Tip: También puedes moverlo directamente arrastrándolo o utilizando las flechas del teclado.
Opción Descripción Distancia Distancia Para cada talla, establezca la distancia desde el segmento o punto de la Talla base. Por defecto, el patrón escalado muestra las distancias de los ejes X e Y para cada talla, y puede ocultarlas haciendo clic en el icono Mostrar según sea necesario
Desplazamiento Establezca el desplazamiento entre cada talla. Cuando se cambia el valor Todo, el desplazamiento entre todos las tallas se aplica por igual al valor correspondiente.
Talla Establezca el talla para cada gráfico Escalado. También puede cambiar la unidad a una proporción (%). Lock Aspect Ratio
(Solo Gráfico)El gráfico puede escalarse proporcionalmente (ejes X e Y).
La relación de Lock Aspect Ratio en la Propiedad de Gráfico y la Propiedad de Escalado del Gráfico están sincronizadas.
Movimiento de Teclado Ajusta la distancia de movimiento de las teclas de flecha.
Compare más fácilmente las diferencias de Tallas haciendo flotar la Tabla de Escalado.
-
-
- Haga clic en el contorno o punto del patrón con
Editar Escalado.
-
Clica
Botón de desacoplamiento en el Editor de propiedades para comparar fácilmente las diferencias de tallas.
- Haga clic en el contorno o punto del patrón con
-
✨Tip: Los cálculos menores, como añadir medidas o ajustar medidas, pueden realizarse directamente dentro de los campos de entrada. (e.j., 10+2
, 20*1.5
, 25-3
, 1/4
).
Establecer Opciones
-
Seleccione la herramienta/menú indicado.
-
Haga clic con el botón derecho en el contorno del patrón y señale.
→ Aparecerá un menú emergente de clic derecho. -
Haga clic en el menú según sea necesario
Opción Descripción Eliminar Talla Escalada Se elimina el escalado aplicado al patrón seleccionado. Copiar Copia el valor de escalado del punto seleccionado. Pegar/ Pegar Reflejado
Pegue los valores de escalado copiados tal cual, o pegue sólo los valores de los ejes X o Y. Voltear Horizintal/Vertical El escalado aplicado al segmento seleccionado se invierte horizontal/verticalmente. Alinear Reorganizar el escalado por Patrón/Segmento/Punto.
📝 Note: También puede alinear por líneas internas y gráficos.
