创建 OBJ

自定义 OBJ

Objective目的

将您自己的OBJ文件注册为拉头/拉片/止口。


访问路径

主菜单 ▶ 素材 ▶ 拉链 ▶ 自定义 OBJ

属性编辑器 ▶ 形状 ▶

操作

创建 OBJ

当您在第三方软件中创建OBJ文件的时候，需要按照下列要求检查文件。

※   基本设定

• 在创建拉头和拉片的 OBJ 文件时，设定拉头和拉片的网格名称为 slider 和 Puller。


• 每个类型都需要检查并调整模型的位置匹配空间坐标轴。
  (如果轴位置是不正确的，OBJ文件也会加载到错误的位置上)

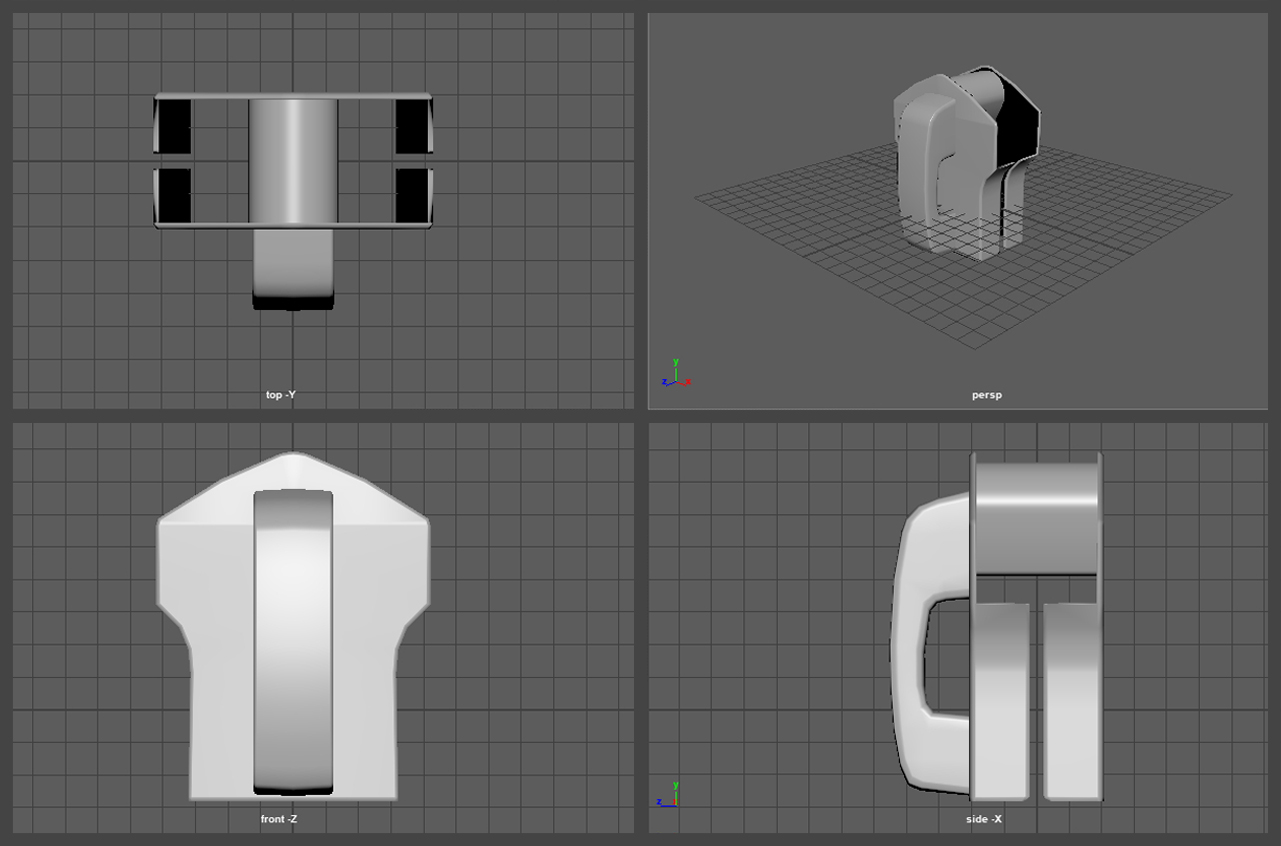

  拉头	X-轴	将拉头布缝的位置，即插入拉齿的位置，放在X-轴坐标0处。
  	Y-轴	拉头移动的方向是Y-轴， 将拉头中心位置要与拉齿中心保持一致，并且放在Y-轴坐标0的位置。
  	Z-轴	将 Z 轴定位在拉链齿一侧所在的位置。
  止口	配置好的两个止口OBJ文件必须保持在相同比例规格下。
  	X-轴	将拉头布缝的位置，即插入拉齿的位置，放在X-轴坐标0处。

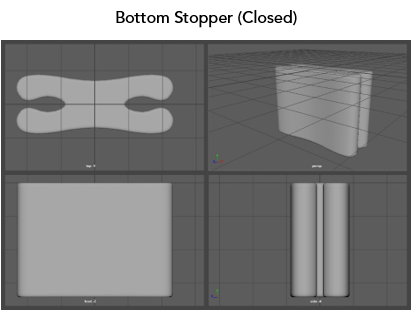

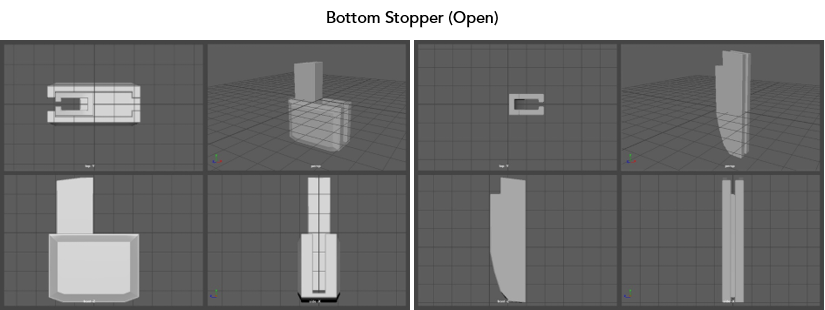

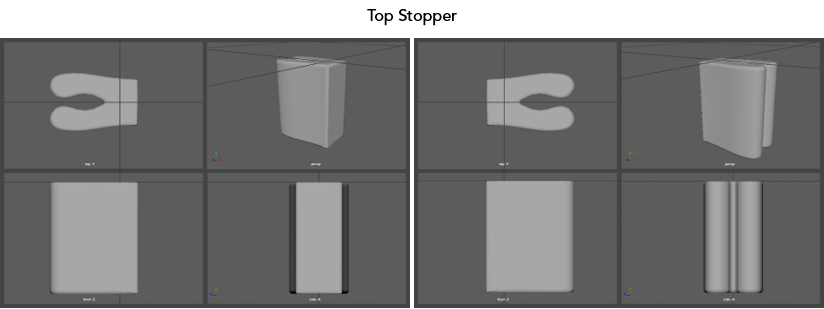

  	Y-轴	上止口 将刀型止口模型的最末端（顶端）对齐Y-轴0坐标。 下止口 当拉头完全拉到拉链底部时，其接触滑块底部的点位于 Y 轴 0 处。
  	Z-轴	将 Z 轴定位在拉链齿一侧所在的位置。

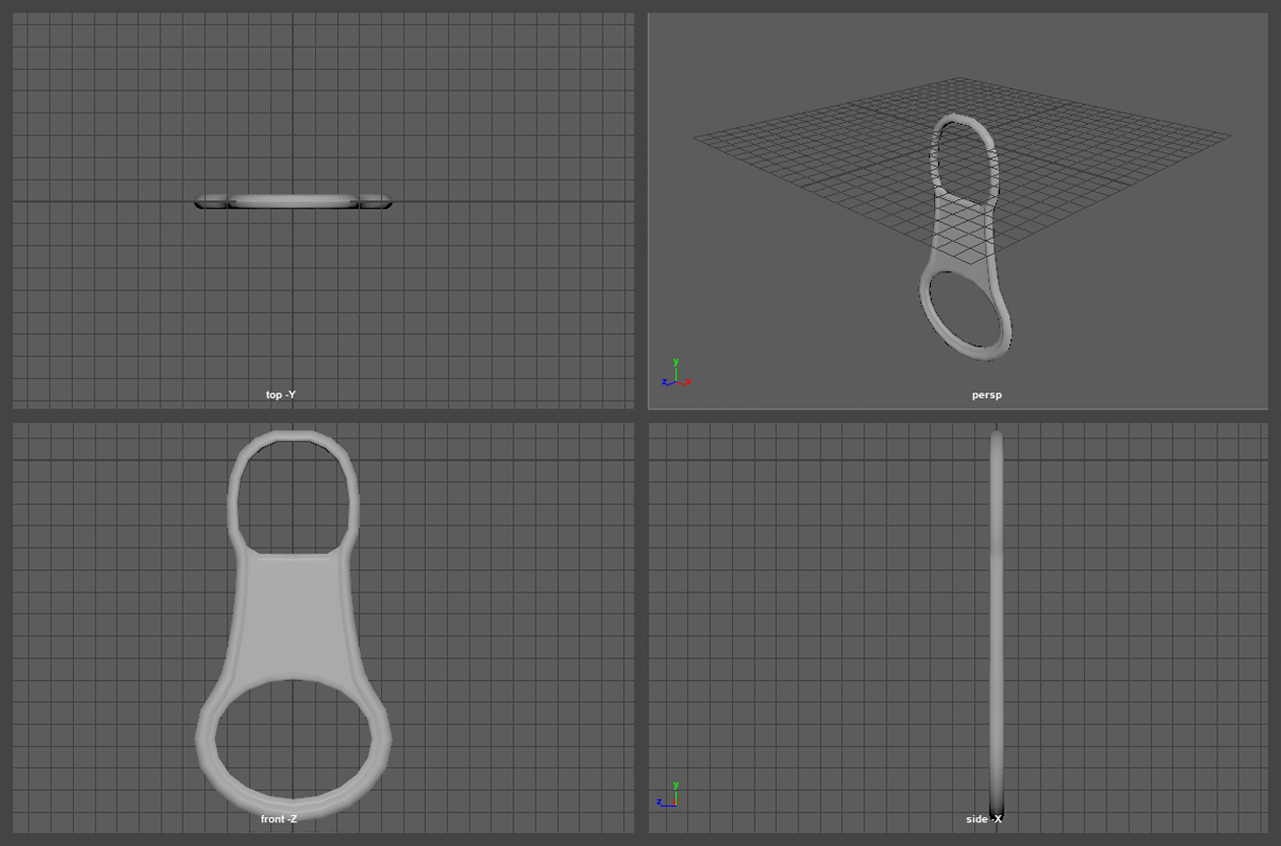

  拉片	将拉片和拉头接触的位置放置在坐标原点(0,0,0)处。 ※注意: 拉片的位置也可以在CLO中调整。

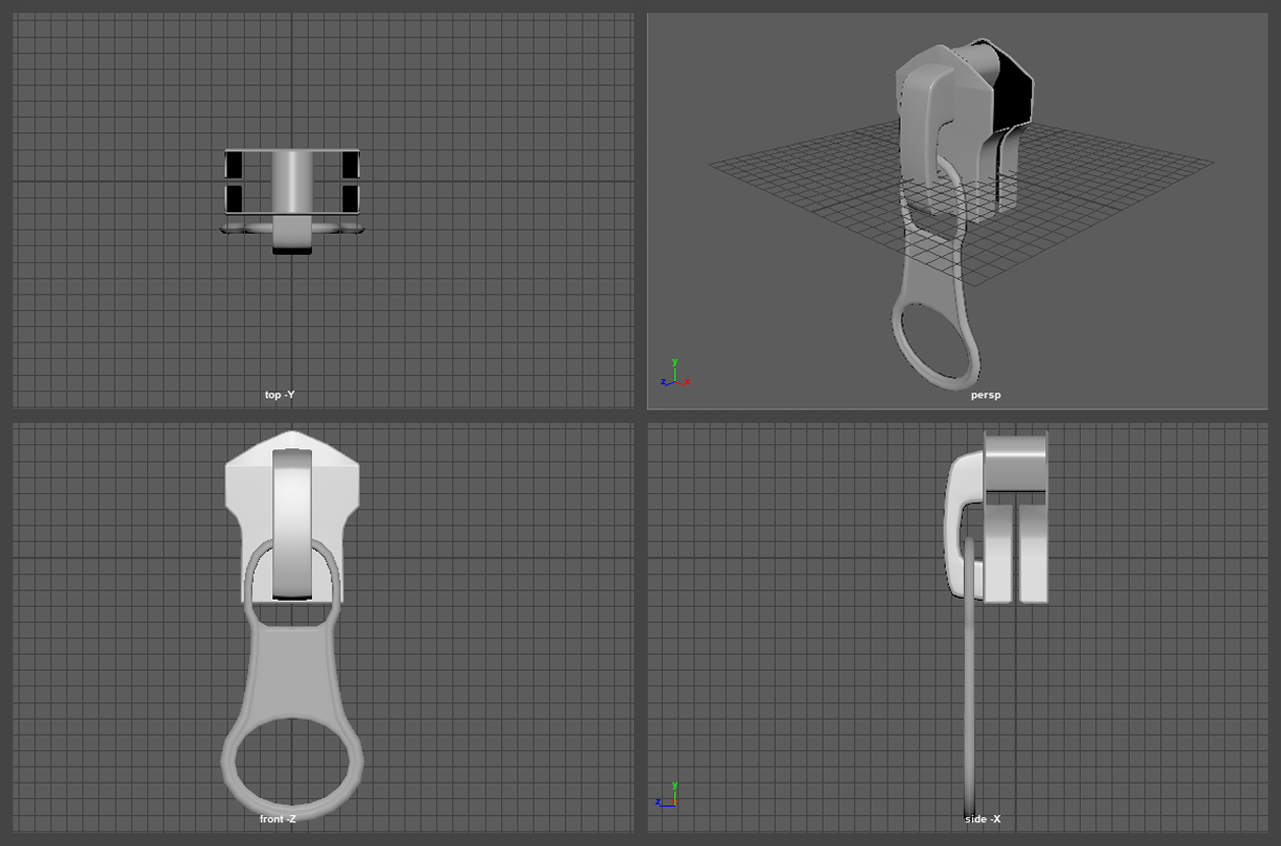

  拉头 & 拉片	参考拉头的轴向和位置，创建拉头和拉片 。

自定义 OBJ

1. 选择上述路径中的工具/菜单。
   → 自定义OBJ窗口将会弹出。

2. 设定好下列选项后，点击OK按钮。


   基本	类型	选择文件类型 (拉头，拉片， 止口， 拉头 & 拉片) 来自定义OBJ文件。
   	名称	输入文件名称。
   	比例	调整OBJ尺寸。
   	轴转换	调整OBJ文件的坐标轴。
   文件	OBJ	拉头 / 拉片	加载想要自定义的OBJ文件。
   		止口 (顶端, 底端-开口)	加载每一个顶端和底端-开口的OBJ文件。 第一个加载的OBJ模型将会显示在拉链创建的起始位置。
   		拉头 & 拉片 (ver 6.2)	加载一个组合的拉链OBJ文件。 选择并指定拉头和拉片的网格文件。
   预览	事先应检查导入的OBJ文件。
   	拉片位置	调整拉头的 X, Y, 和 Z 轴位置，匹配和拉片的连接点的位置。 ※注意: 这个设置仅限于 拉头 和 拉头&拉片 类型的文件。

   → OBJ文件的保存路径如下：
   　 Assets ▶ Materials ▶ Hardware_and_Trims ▶ Zipper ▶ Each object's folder
