2025.1 功能更新

创建/编辑

设置面料

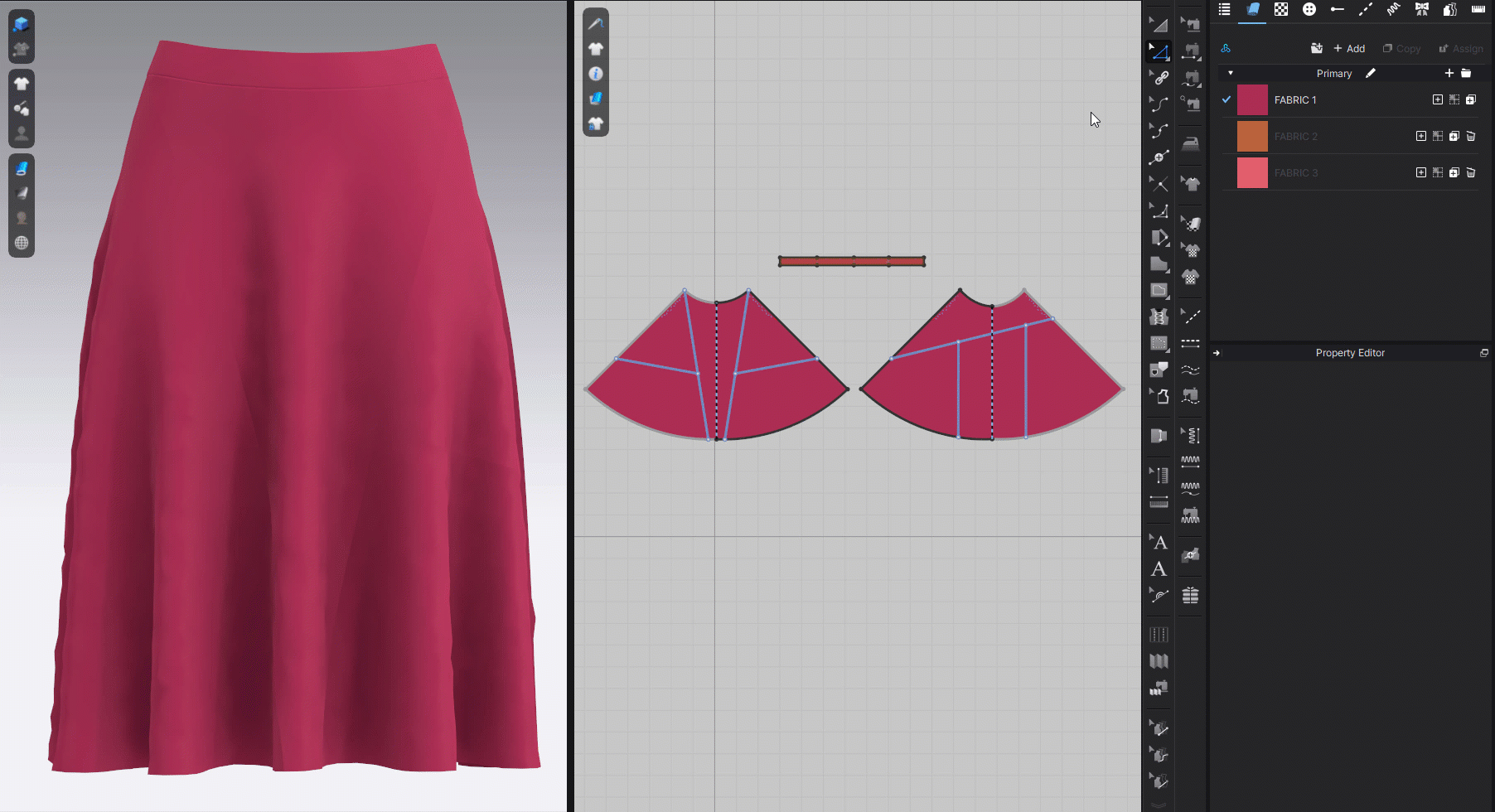

能够分割板片区域以添加不同的面料或纹理，无需真正切割板片。  点击这里   观看详解视频。

创建/编辑

1. 在2D工具栏中，内部多边形工具下方，单击 无缝分区 工具图标。

2. 在板片外线上单击即可开始创建无缝分区线了。

3. 参考下表中的具体说明创建或编辑无缝分区线。

工具	操作	输出结果
无缝分区	板片外线上单击鼠标左键	单击开始创建图形外边线，双击结束。您可以通过在板片内单击来创建任意形状，包含任意数量的点。 创建无缝分区线时也遵循对称原则。在左右对称的板片的一侧绘制分区线，可以得到对称的分区结构。 如果无缝分区线穿过了中间的对称轴，那么分区将不会对称创建。 无缝分区只支持创建闭合图形的分区。
	板片外线上双击鼠标左键	这将结束无缝分区形状的创建。可以在无缝分区线或者板片外线上应用此操作。
	按住 Ctrl	在创建无缝分区线时，如果按住 Ctrl 键，将创建曲线点。
	按住 Shift	在创建无缝分区线时，如果按住 Shift 键，将显示以每 45° 为差值的方向指引线。
	使用 Backspace/ Delete	在创建线条时，如果选择退格键（Backspace）或者删除键（Delete），将删除最后创建的点。
编辑板片	选择无缝分区线/ 点 (单击左键)	创建无缝分区线后，您可以使用编辑板片工具来编辑线或点。点击并拖动即可移动线或点的位置。 拖拽时若同时点击鼠标右键，将弹出对话框框，可通过设置精确测量值编辑线条。 使用编辑板片工具选中分区线后，也可删除该无缝分区线或点。
	在无缝分区线或者板片外线上单击鼠标右键	可以使用无缝分区线间距，创建多条无缝分区线。同时，可以设置线段的数量和间距。 由于必须始终创建闭合形状，因此将始终选择延伸选项。
	编辑板片外线或点	当调整板片外线轮廓或线上的点时，无缝分区线将跟随图案轮廓变化进行相应调整。
调整板片	拖拽点或线	无缝块线将根据对整个板片所做的调整而变化，其变化将按照比例关系进行调整。
勾勒轮廓	右键单击内部线或基线。	右键菜单中会出现转换为无缝块线的选项。若线/形状未形成闭合图形，则CLO不会将内部线条或基线转换为无缝分区线。

设置面料

可通过将织物从打窗口拖拽至3D或2D窗口中的无缝分区区域，将织物应用至不同的分区中。

📝提示:

应用无缝区块时不会遵循对称性规则，您需要逐个应用面料到指定区域，以提供更丰富的创意选择，让您可以自由表达，释放设计创造力。

使用 调整板片 工具，您可通过双击选择无缝分区区块。随后在属性编辑器的面料选项卡中，即可查看该面料在项目中的实际应用效果。

每个无缝块部分都将作为整个板片的一部分，因此其物理属性将应用于整个纸样。

以下属性将应用于整个板片：

• 信息
• 粘衬/削薄
• 模拟属性
• 几何体
• 安排

📝提示:

• 贴图
  无缝分区线不会干扰任何贴图的位置，应用时就像板片上没有分区线一样。

• 明线 & 缝纫褶皱
  这些功能可应用在无缝分区线上，如同处理内部线一样，使用明线缝合或褶皱工具即可在这些线条上进行添加和编辑。

• 印花排放
  如果对板片应用无缝分区，印花排放模式的窗口中将不显示该板片。

• 与旧版本的兼容性
  如果在 2025.1 以下的 CLO 版本中打开带有无缝分区的项目文件，无缝块线将显示为基础线。
