UV 编辑

关注

内容列表

UV 排列

UV 快照

烘焙纹理图

UV 移动 (ver 6.2)

UV 优化排列 (ver 6.2)

查看UV 贴图



目的

创建材质(例如板片,纽扣和拉链)的UV 贴图,并使用法线图,高光图,金属图和Alpha贴图进行烘焙。

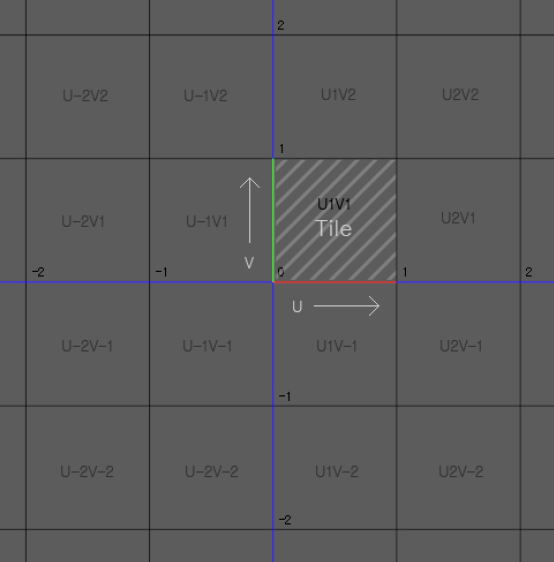

※注意:在图中,U是水平轴,V是垂直轴。




访问路径

主菜单 ▶ 右上方的模式  ▶ UV 编辑器



操作

 UV 排列

  1. 点击选择板片 ▶ 拖动到编辑UV 图的位置。

  2. 或者使用右键弹出菜单将其放置在板片和背景上。
    对象 描述
    板片 将两个或更多板片对准所需位置或水平/垂直翻转它们。

    背景
    将UV 放置到(0-1)

    所有UV 将被排列到0-1坐标位置。

    绝对长度

    输入板片外线到UV 线的间距的绝对数值。

    相对UV 坐标

    输入板片外线到UV 线的相对间距。

    将UV放置到2D板片位置

    将所有UV 重新排列到2D板片窗口的位置。



 UV 快照

  1. UV 编辑器窗口工具栏 ▶ 点击UV 快照工具。
    → 弹出UV快照窗口。

  2. 设置以下选项后,单击“保存”按钮。
    选项 描述
    保存路径 指定UV 快照的保存路径。
    尺寸 (像素) 设置保存的图片的尺寸。
    图片将保存在一个宽高相同像素值的正方形。
    当勾选抗锯齿时,网格线将应用抗锯齿效果。
    网格线颜色 设置网格线颜色
    UV 区域 默认0-1图块 保存默认的0-1 图块。
    一个图块是单位U、V 所包围起来的区域。
    选择的图块 保存选择的图块 。
    当你输入要保存的图块的UV坐标时,一个图块将被保存。
    所有图块 保存所有UV 图块.
    → UV 快照将根据设置被保存。



 UV 烘焙纹理

  1. UV 编辑器窗口工具栏 ▶ 点击纹理烘焙工具。
    → 出现纹理烘焙工具弹窗。

  2. 设置以下选项后,单击“保存”按钮。
    选项 描述
    保存路径 指定烘焙纹理图的保存路径。
    尺寸 (像素) 设置图片保存的尺寸。图片将以长宽尺寸相同的正方形形式进行保存。
    UV 区域
    默认0到1 保存默认的0-1的图块。
    一个图块指的是一个单位长宽下的区域。
    所选图块 保存特定的图块。
    输入UV 坐标以进行保存。
    所有图块 保存带有UV 信息的所有图块。
    填充纹理接缝 图块的外线填充设定像素值的纹理。
    纹理类型 选择要保存的纹理图类型。
    → UV 烘焙纹理图将根据设置被保存。


UV 移动 (ver 6.2)

  1. 点击UV 编辑器工具栏 ▶ UV 移动工具。
    → 弹出UV 移动窗口。

  2. 设置移动距离。1是UV 编辑窗口中UV 平铺的长度。

  3. 使用箭头图标或键盘上的箭头键移动UV。
    → 根据设置的距离值移动UV。


UV 优化排列 (ver 6.2)

  1. 点击UV 编辑器工具栏 ▶ UV 优化排列工具。
    → UV 会自动置于优化状态。



查看UV 贴图

  1. UV 编辑器窗口的左上方 ▶ 点击查看UV贴图的图标。
    → 可以更改的贴图图标会水平显示。

  2. 选择想要查看的贴图的图标。
    → 2D窗口的UV 图将更改为用户单击的贴图类型。



※注意: 还提供了服装中使用的OBJ明线的UV 贴图。(ver 6.1)
