目的
与法线贴图类似，但置换图能用来表现图形或纹理的厚度或凹凸。
※ 注意: 只能在“渲染”窗口中检查置换图的结果。
访问路径
Object Browser（物体窗口） ▶ Fabric Tab（面料栏位） ▶ 选择一个面料 ▶ Property Editor（属性编辑器） ▶ 材质 ▶ Displacement Map（置换图）
操作
- 请按以下步骤操作:
Object Browser（物体窗口） ▶ Fabric Tab（面料栏位） ▶ 选择一个面料 ▶ Property Editor（属性编辑器） ▶ 材质 ▶ Displacement Map（置换图）
2.点击 Browse（窗口）按钮 ，添加置换图，请根据需要调整以下选项。
| 置换图 |

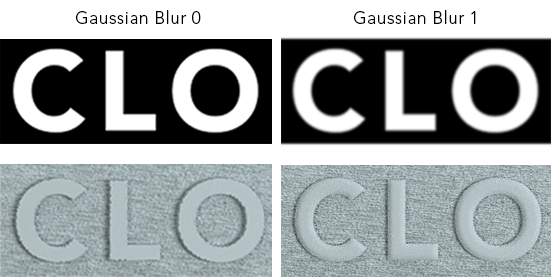

由于置换图是灰度的，因此它们的高度由灰色的暗度级别决定。 ※注意：请增加图像分辨率并应用高斯模糊效果来平滑地表现纹理。 |
|---|---|
|
Amount值 （置换程度） |

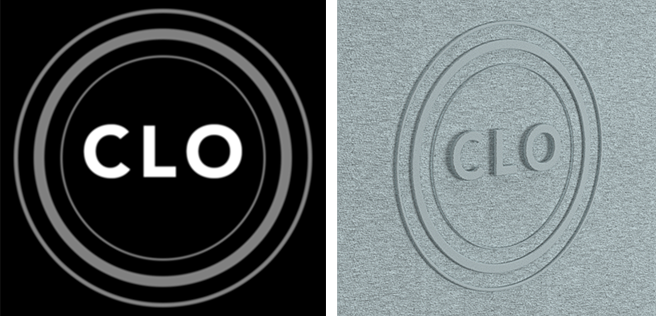

调整置换图的高度最大值，置换图的白色区域为最大高度。 例如， 当Amount值设置为100mm时，每个颜色的数值会相应更改: |
|
Clipping （剪裁） |
删除高度值低于剪切值的所有几何图形。 例如：当您想要删除某个区域的几何图形时： |

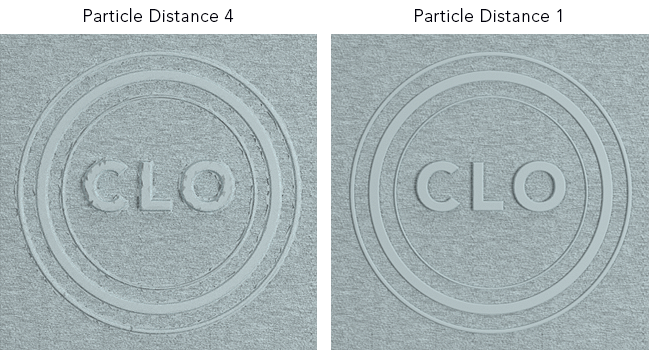

| 粒子间距 |
调整新网格的粒子间距。 ※ 注意: 由于置换图消耗大量内存，因此建议在使用大型区域的置换图时，粒子间距的数值不要低于1。 |
|

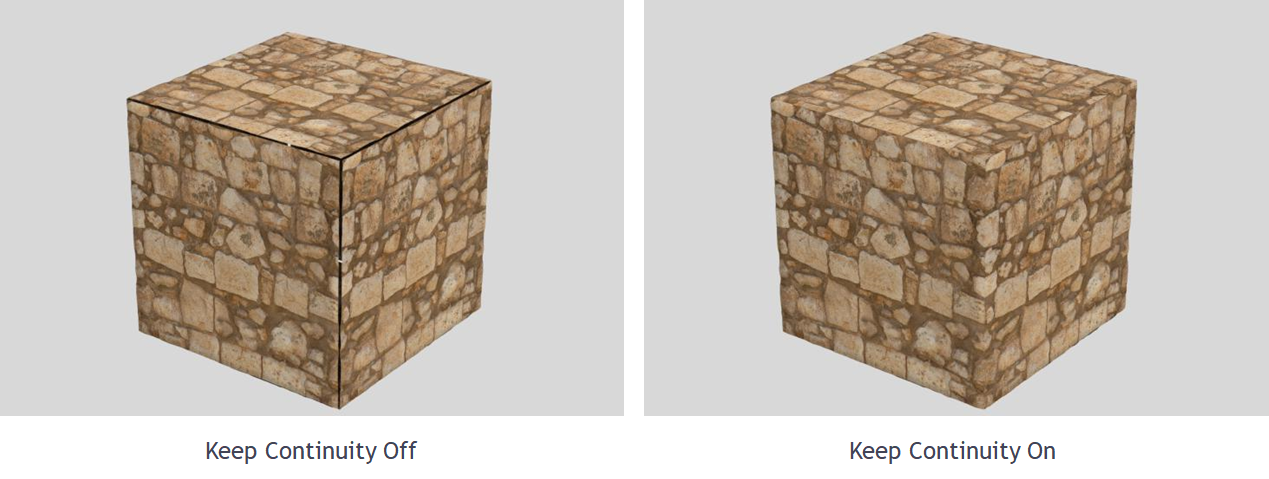

Keep Continuity （保持连续性） |
将相邻面展开以消除边界线。 ※ 注意: 仅适用于使OBJ文件。 |
