目的
用扫描或捕获的图像生成四方连续的纹理图，并在3D窗口中实时检查效果。
访问路径
物体窗口 ▶ 织物 ▶ 纹理图生成器
操作
- 请按如上指示的路径选择工具/菜单。
→ 打开纹理图生成器.
- 点击纹理图生成器左下方的打开按钮，打开原始纹理图。
→ 在顶部显示载入的纹理图的大小和分辨率。
→ 对于XTEX文件，会自动加载文件夹中的其他图（法线图、透明图等）。
- 找到并点击织物图案重复的最小区域。 ▶ 拖动以选择。
→ 将显示选择区域内自动分析生成的结果。
→ 自动分析生成的纹理以四方连续重复效果在底部的预览窗口中显示。 - 如需调整区域，移动选择的区域的点。
→ 在选择的区域内再次自动分析并生成结果。 - 请点击选择的区域右下方的 手动 来保持选择的区域。
→ 将保持选择的区域并生成四方连续的重复效果。
下面的选项只能在自动模式下设置，因为需根据自动分析的结果计算。
- 织物类型
选择织物类型以获得更准确的分析结果。
该分析是基于法线图的，因此只有在法线图存在的情况下才生效。
- 纯色：没有图案的纯色织物。
- 重复：有规律的织物图案。
- 随机：无规律的织物图案。
- 平均
调整该数值可用来平均由于织物折痕引起的亮度差异。

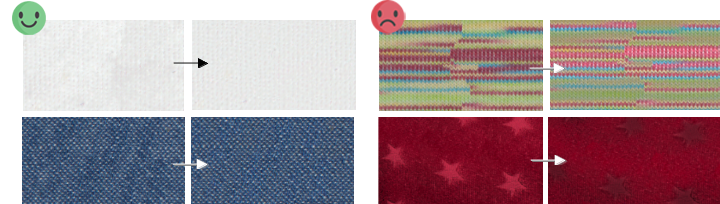

※ 注意: 根据织物的不同，一些颜色或图案可能会失真。请参考以下所附图片。

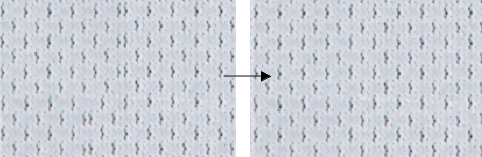

- 平滑
当织物的连接部分因织物的折痕而不连贯时，将均匀对齐编织区域。
- 显示/隐藏网格
点击底部预览窗口中的显示/隐藏图标，查看重复纹理的网格。
- 点击底部的 "保存"按钮，将生成的纹理保存为图像文件。
→ 出现保存纹理的窗口。 - 选择要保存的纹理和贴图类型，然后点击确定按钮。
→ 每张图的名称都会自动应用在纹理图名称之后，并保存为PNG文件。
- 纹理图生成完成后，点击纹理图生成器右下方的应用&关闭按钮。
→ 纹理图被应用到织物上，关闭纹理图生成器。
