板片外线扩张

关注

目的

扩张板片轮廓,同时保持它原有的形状 (ver3.0.0)。


访问路径

鼠标右键出现弹出窗口 ▶ 版片外线扩张


操作

  1. 使用  调整板片工具 /  编辑板片工具, 选择整个或部分板片外线。

  2. 请按以下步骤操作:

    单击右键 ▶ 弹出菜单 ▶ 版片外线扩张

    → 弹出版片外线扩张窗口。

  3. 按照需要调整以下设置。

    间距

      设定板片外线扩张的距离。

    扩张数量   设置板片外线扩展数量。

    总长度

      总长度 = 间距 x 扩张数量。

    生成内部线

      在原始板片外线位置生成内部线。

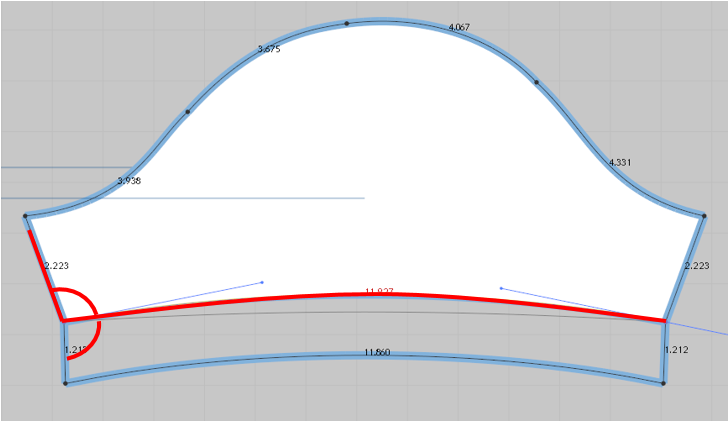

    沿侧边线扩张
    (ver3.0)
      保持板片外线与侧边的夹角进行板片外线扩张。
    默认角   围绕版片线段或者版片扩张版片外线。
    直角   围绕版片线段或者版片扩张版片外线,同时将夹角处变为直角。
    无角   围绕版片线段或者版片扩张版片外线,但不扩张夹角。


  4. 点击确认。

    → 版片外线将根据设定向外扩张。
