使用勾勒轮廓功能将线条/形状/区域/参考线转换为板片。
勾勒为板片
在2D工具栏中选择
勾勒轮廓工具。
-
选择要勾勒的基础线、内部线或板片外线。

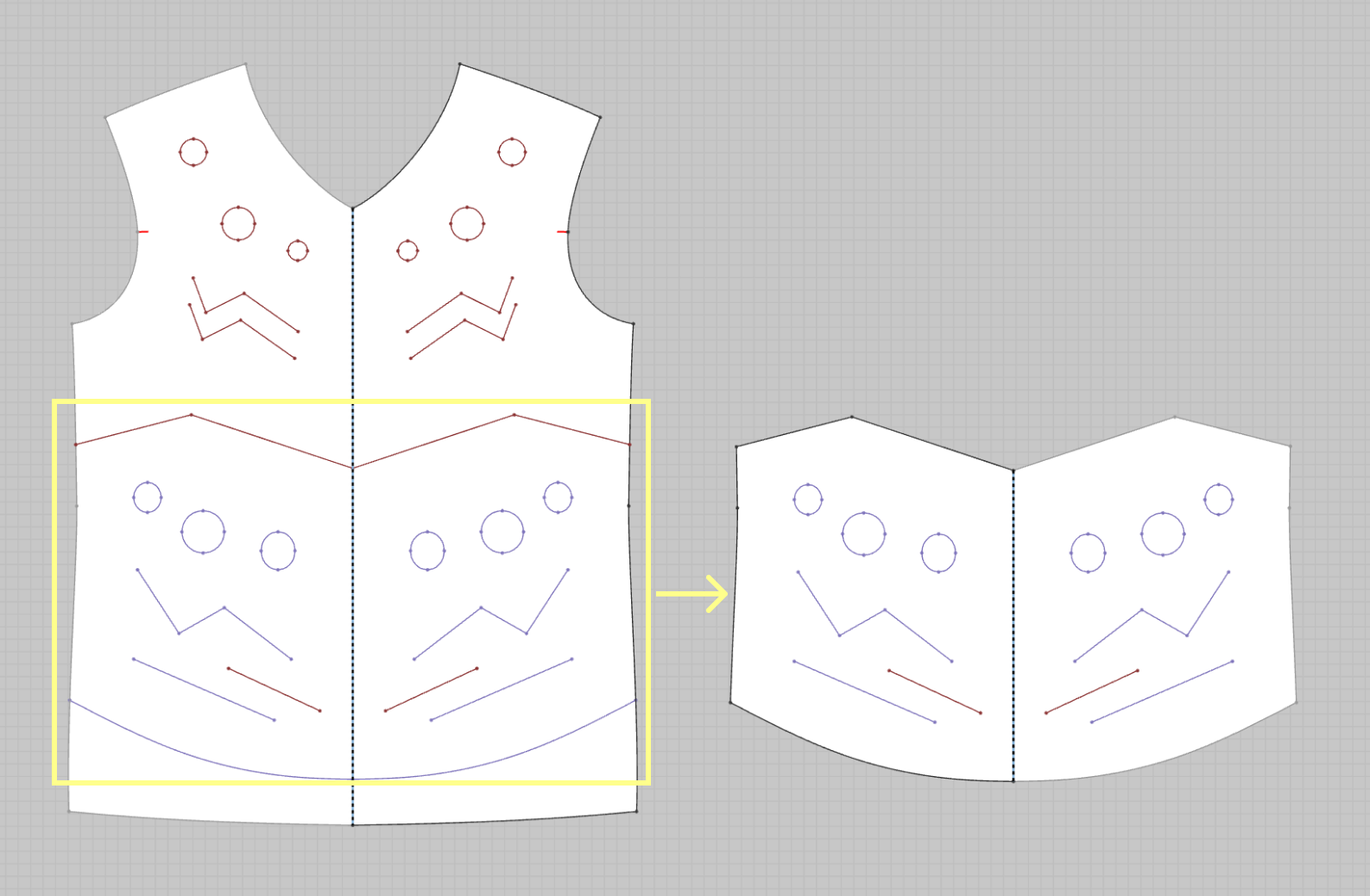

选择半对称板片两侧的基础线、内部线或板片外线。
→ 新勾勒的板片上的半对称关系可以保持。选中范围内的内部线和基础线包含在勾勒的板片中。 右键单击选中基础线、内部线或板片外线以打开菜单。
选择勾勒为板片。
→ 选中的基础线、内部线或板片外线将被勾勒为板片。
勾勒为内部图形
在2D工具栏中选择
选择要勾勒的基础线。
右键单击选中的基础线以打开菜单。
选择勾勒为内部图形。
→ 当选中线条相交时，交点会被连接，线条作为一个图形被勾勒。
勾勒为内部线/图形
在2D工具栏中选择
选择要勾勒的基础线。
右键单击选中的基础线以打开菜单。
选择勾勒为内部线/图形。
→ 选中的线条将按原样被勾勒。
勾勒为测量点(POM)
在2D工具栏中选择
选择要勾勒的内部线、板片外线。
右键单击选中的线条以打开菜单。
选择勾勒为测量点(POM)
→ 选中的线条将被勾勒为测量点(POM)。
→ 当点击多个不同板片的线段时，它们将被勾勒为一个组合测量点(POM)。
此时，连接点会被随机指定。
📝 注意：
要方便选择封闭形状，请双击内部线条。
点击并拖动以一次选择多个内部线条。所有在选框内的内部线条都会被选中。
有时，当从其他2D CAD程序导入dxf文件到CLO时，内部线条可能不会精确连接。如果选中的线条间距小于0.5毫米，它们将被识别为相邻线条并按封闭形状勾勒。然而，如果选中的线条间距超过0.5毫米，它们将被识别为独立线条，按各自的内部线条勾勒。
