Novo no 2025.1
Criar/Editar
A capacidade de dividir moldes, para adicionar diferentes tecidos ou texturas sem cortar o molde.
Criar/Editar
-
Na barra de ferramentas 2D, sob a ferramenta de polígono interno, clique
na ferramenta Blocagem Sem Costura.
-
Clique uma vez no contorno do molde para iniciar o processo de criação de uma linha de Blocagem Sem Costura.
-
Crie ou edite a linha de Blocagem Sem Costura consultando a tabela abaixo.
| Ferramenta | Ação | Resultado |
|---|---|---|
|
Blocagem sem Costura |
Clique Único Sobre o Contorno do Molde |
Inicia o processo de criação de uma linha de blocagem sem costura. Você pode criar qualquer tipo de forma com quantos pontos desejar, clicando dentro da peça do molde.
|
| Clique Duplo Sobre o Contorno do Molde | Finaliza o processo de criação da forma, desde que termine sobre o contorno do molde ou em outra linha de blocagem sem costura. | |
| Segurar Ctrl | Ao criar uma linha, se você segurar Ctrl, serão criados pontos curvos. |
|
| Segurar Shift | Ao criar uma linha de blocagem sem costura, se você segurar Shift, aparecerão guias com ângulos de 45 graus. |
|
| Tecla Backspace/Delete | Durante a criação das linhas, pressionar Backspace excluirá o último ponto criado. | |
|
Editar Peça |
Selecionar Linha/Ponto de Blocagem sem Costura (Clique Esquerdo) |
Após criar as linhas, você pode usar a ferramenta de edição de curvas para ajustar a linha ou ponto.
|
| Clique Direito Sobre o Contorno do Molde ou Linha de Blocagem sem Costura |
Você pode criar mais linhas de blocagem sem costura com offset.
|
|
| Editar Linha ou Ponto do Molde | Ao ajustar o contorno ou ponto do molde, as linhas de blocagem sem costura acompanharão os ajustes. | |
|
Transformar Peça |
Arrastar Ponto ou Linha | As linhas de blocagem sem costura acompanharão os ajustes feitos no molde inteiro, proporcionalmente. |
|
Traçar |
Clique Direito Sobre uma Linha Interna ou Base |
Haverá a opção de converter para linha de blocagem sem costura. Se a linha ou forma não criar uma forma fechada, o CLO não converterá a linha interna ou linha de base em linha sem costura. |
Definir Tecido

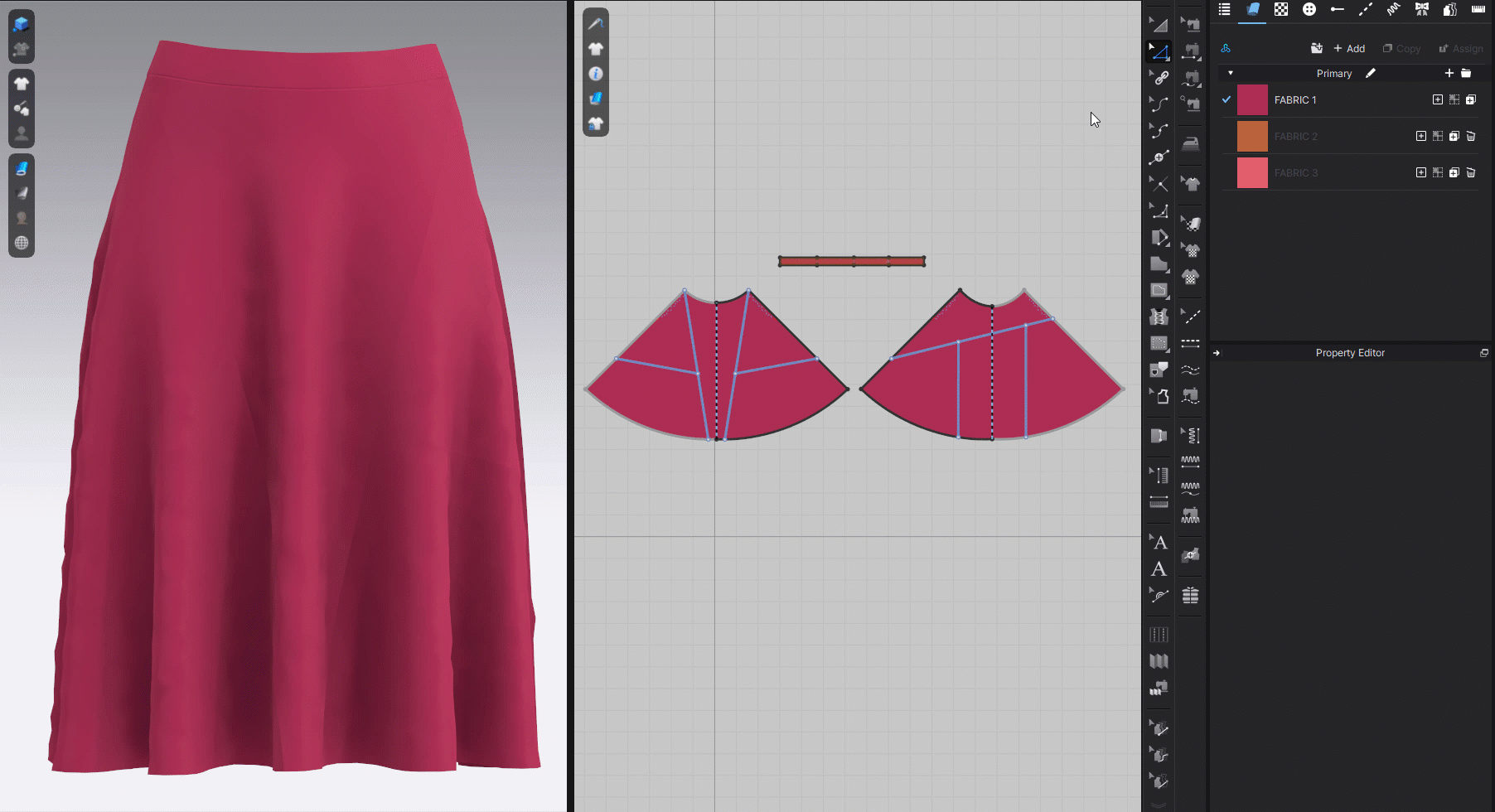

O tecido pode ser adicionado a diferentes seções de Blocagem Sem Costura arrastando e soltando o tecido do navegador de objetos para a área de Blocagem Sem Costura na janela 3D ou 2D.
📝Nota: A opção de atribuição dentro do navegador de objetos não funcionará quando a Blocagem Sem Costura estiver ativa
A simetria não será seguida ao aplicar tecido com Blocagem Sem Costura para permitir mais opções criativas.
Usando a ferramenta Transformar Molde, você poderá selecionar a seção da Blocagem Sem Costura clicando duas vezes. A partir daí, você poderá ver o tecido em uso no seu editor de propriedades, na seção de tecido.
Propriedades que se aplicam a todo o molde:
- Informação
- Entretelar/Raspar
- Geometria
- Posicionamento
📝Nota:
-
Gráfico
A Blocagem Sem Costura não irá interferir em nenhum posicionamento dos gráficos; eles serão aplicadas como se não existissem linhas.
-
Franzido & Pesponto
Esses recursos podem ser aplicados às linhas de blocagem sem costura como se fossem linhas internas, utilizando as ferramentas de Pesponto ou Franzido para aplicá-los e editá-los nas linhas.
-
Print Layout
Se a blocagem sem costura for aplicada aos moldes, ela será excluída da janela de Print Layout.
-
Compatibilidade com Versões Anteriores
Ao abrir um arquivo de blocagem sem costura em uma versão do CLO anterior à 2025.1, as linhas de blocagem sem costura serão exibidas como linhas base.
