AccuMark(ガーバーCAD)でパターンをエクスポートする

フォローする

Objective

AccuMark(ガーバーCAD)のパターンファイルをCLO Enterpriseで使用できるようにDXFにエクスポートします。


Operation

  1. エクスポートするパターンを作成後、File ▶ Export をクリックします。

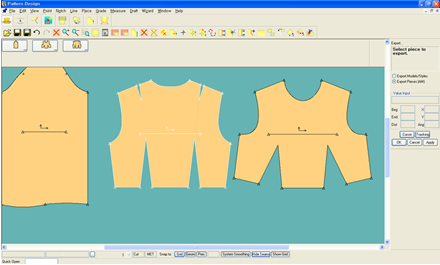

  2. エクスポートするパターンをクリックします。



  3. パターンをクリックすると、以下のようなExportウィンドウが表示されます。
    ファイル形式をAAMA(*.dxf)に設定し、下にある[Option]ボタンをクリックします。

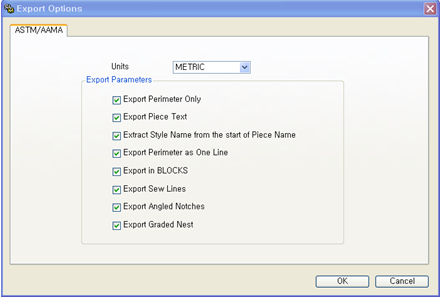

  4. すべての項目をチェックして、[OK]をクリックします。



  5. 次のような画面が表示されたら、[OK]をクリックして続行します。

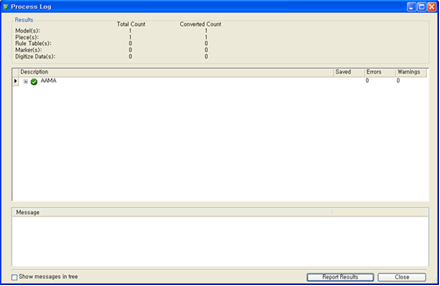

  6. エクスポートパターンに異常がないかを確認した後、[Close]をクリックしてエクスポートを完了します。
