Objectif
Modifier la taille de gradation appliquée au patron.
Emplacement
Menu principal ▶ Patron ▶ Modifier la gradation / Modifier la courbe de gradation / Modifier la gradation (Chacun) / Modifier la courbe de gradation (Chacun)
Barre d'outils ▶ Modifier la gradation /
Modifier la courbe de gradation / Modifier la gradation (Chacun) / Modifier la courbe de gradation (Chacun)
Opération
Modifier
- Pour modifier la valeur de gradation, cochez la case située à droite de la taille qui servira de base à la gradation.
→ La taille cochée est définie sur Base.
- Sélectionnez l'outil de gradation.
→ La taille de base est affichée par des contours noirs tandis que les autres tailles ont des couleurs qui leur sont attribuées.
-

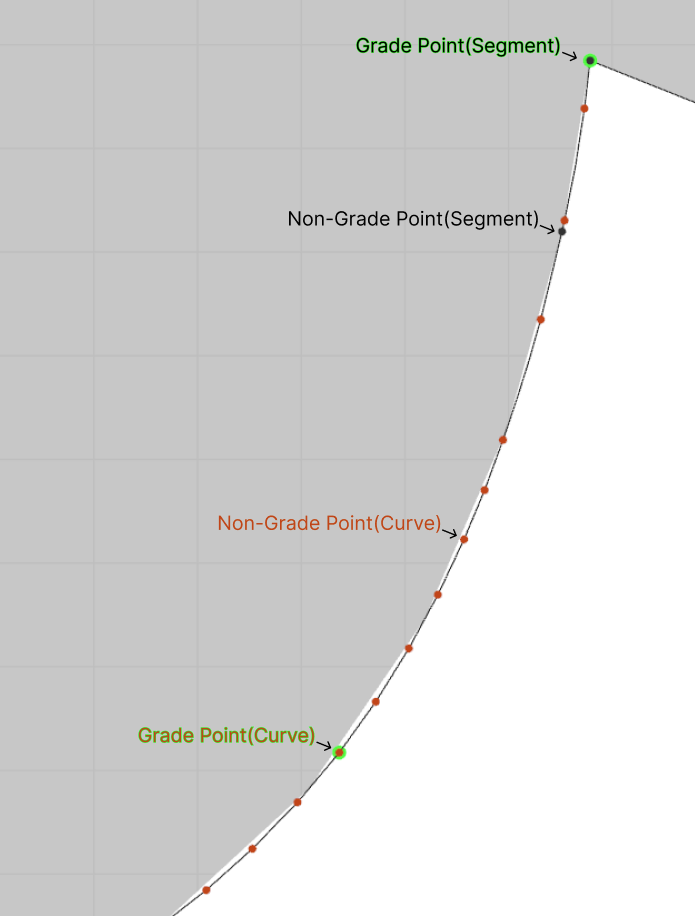

Sélectionnez un ou plusieurs segments ou points afin de modifier la taille. Utilisez ensuite les flèches de votre clavier pour vous déplacer et pour modifier les tailles.

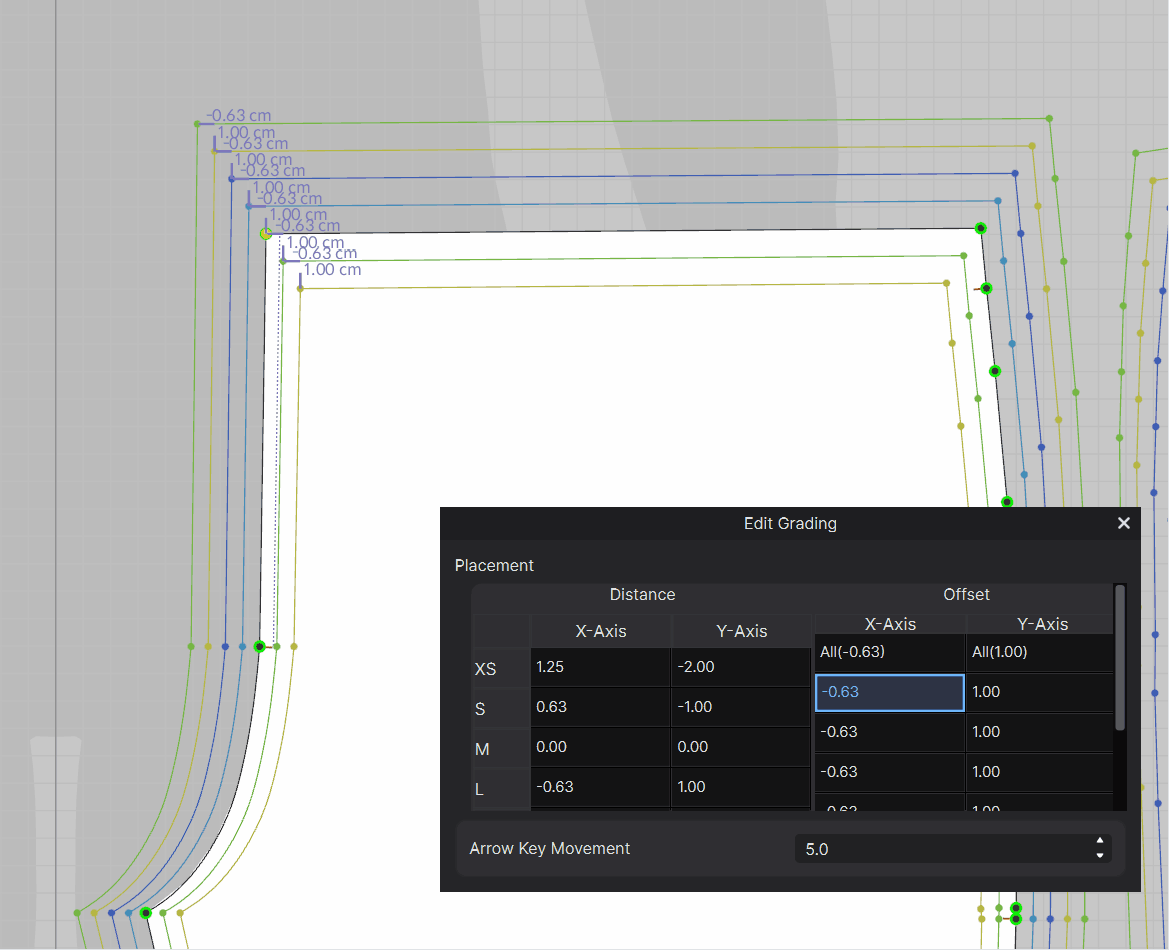

Ou, entrez une valeur dans les tableaux de gradation dans l'éditeur de propriétés.
Option Description Distance Distance Pour chaque taille, définissez la distance par rapport au segment ou au point de la taille de base.
Par défaut, le modèle de gradation affiche les distances sur les axes X et Y pour chaque taille. Vous pouvez les masquer en cliquant sur l'icône Afficher si nécessaire.
Offset Définit la distance entre chaque taille.
Lorsque la valeur est modifiée, la distance entre toutes les tailles est appliquée de la même manière à la valeur correspondante.
Taille
(ver 2024.1)Si vous avez un graphique, un tableau en plus apparaitra dans l'éditeur de propriétés. Vous pouvez changer la taille des graphiques dans chaque gradation.
Vous pouvez également changer l'unité en pourcentage.Mouvement des touches directionnelles Définissez la valeur de la distance lorsque vous utilisez les touches flèches de votre clavier pour modifier la taille.
Menu clic-droit
- Sélectionnez l'outil de gradation.
- Faites un clic-droit sur un segment ou un point du patron.
→ Un menu apparait. -
Sélectionnez l'option qui vous convient.
Option Description Réinitialiser les valeurs de gradation La gradation appliquée au segment ou point sélectionné est supprimée. Copier Copier la valeur de gradation du segment ou point sélectionné. Coller/Coller (Miroir)
Coller les valeurs de gradation qui ont été copiés, ou coller seulement les valeurs sur les axes X ou Y. Retourner horizontalement/verticalement La gradation appliquée au segment sélectionné est inversée horizontalement/verticalement. Aligner Réorganiser le classement par patron, segment ou point.
📝 Note : Vous pouvez également aligner les lignes internes et les graphiques. (ver 2024.1)
※ Note : Lorsque vous sélectionnez des patrons dans la fenêtre 2D, vérifiez les informations de gradation ou modifiez la taille de base dans l'éditeur de propriétés.
