Novo no CLO 2025.0
Aplique as opções de Seleção Suave à função de Pinçamento durante a simulação.
- Clique na ferramenta
Simular na barra de ferramentas 3D.
- Clique e segure a ferramenta
Selecionar/Mover por mais de 2 segundos e, em seguida, selecione a ferramenta
Pinçamento Avançado.

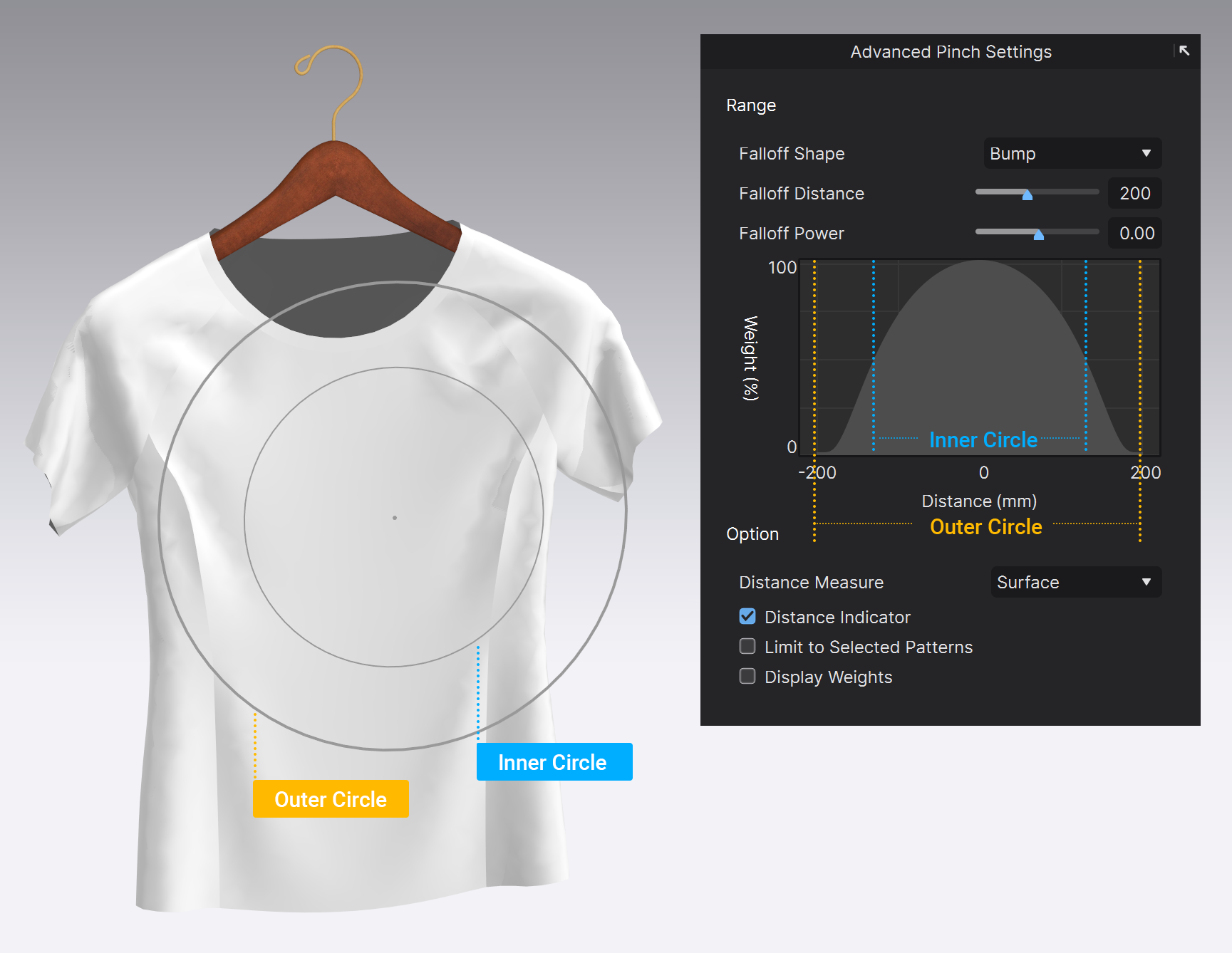

- Defina as opções na janela Configurações de Pinçamento Avançado.

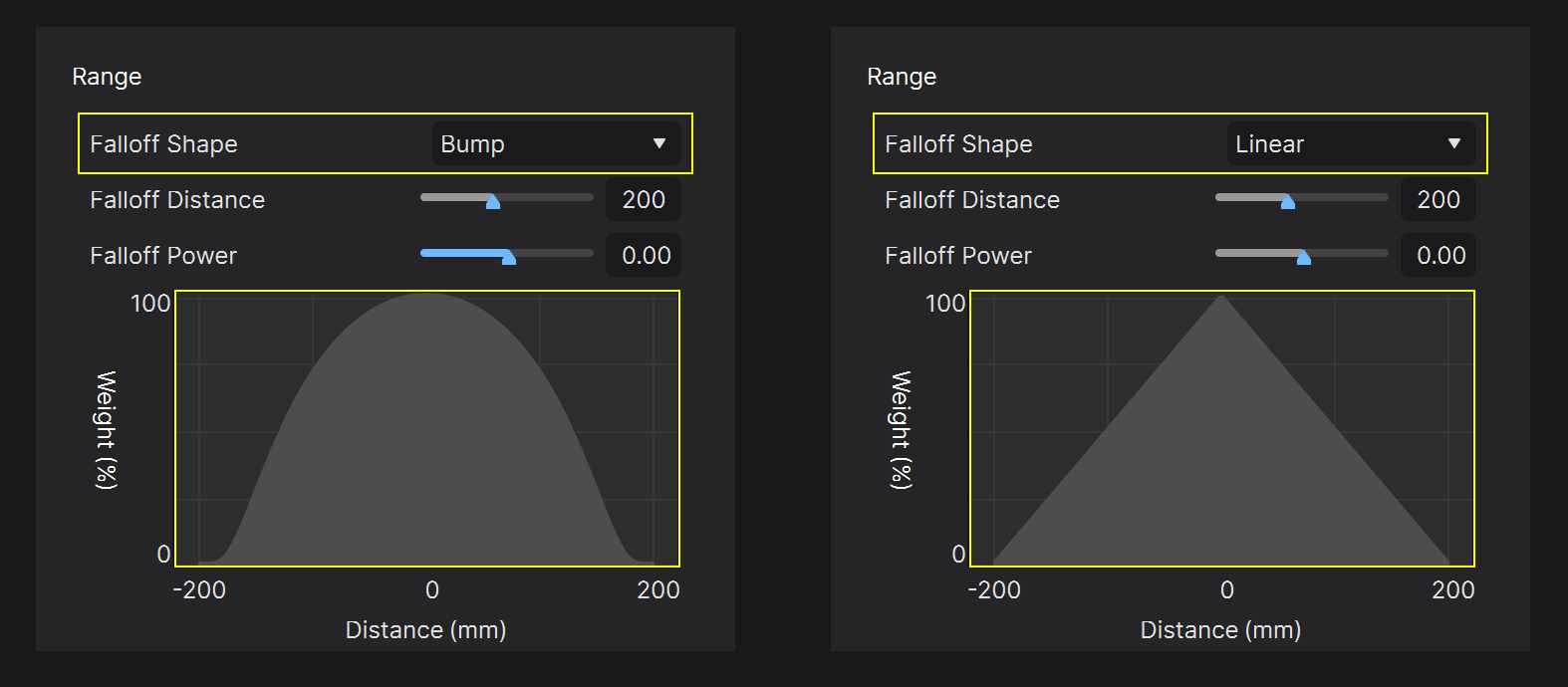

Opção Descrição Range O gráfico de forma reflete a Queda selecionada (Forma/Distância/Potência) e não pode ser manipulado diretamente. Forma da Queda (Falloff Shape) Selecione a forma da queda: Curva (Bump) ou Linear.
Distância da Queda (Falloff Distance) Define a distância do intervalo de seleção em relação ao raio:

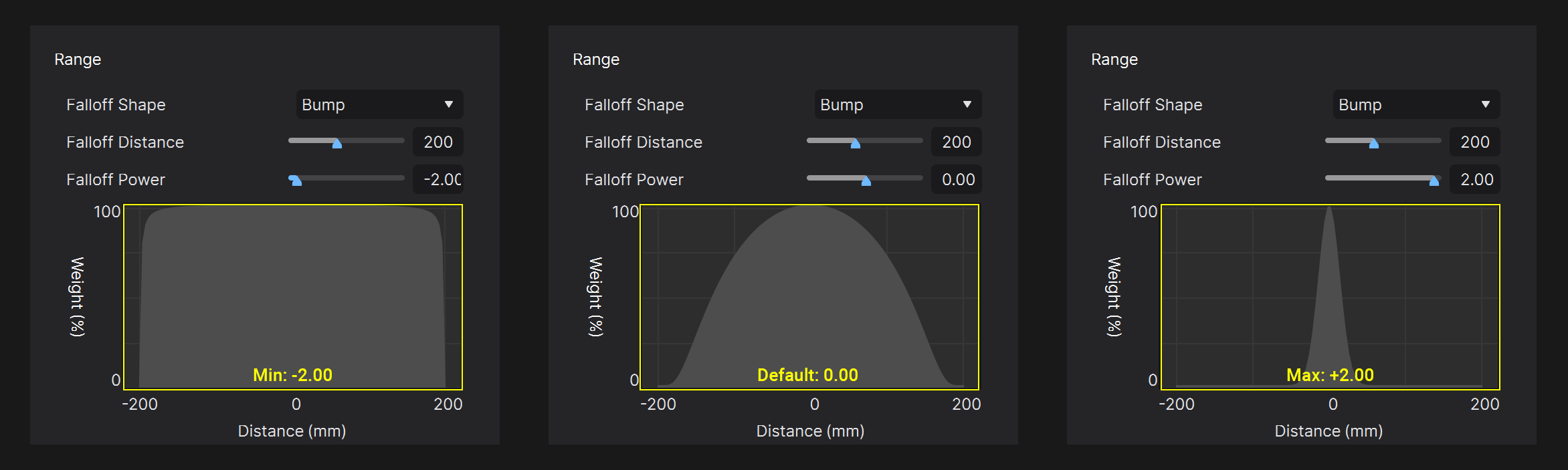

Mínimo: 1, Máximo: 500.Potência da Queda (Falloff Power) Valor que define a intensidade da queda. (Mínimo: -2.0, Máximo: +2.0)
Opções Medição de Distância Define como a distância a partir do ponto de pinçamento será medida.
Superfície Quando há várias camadas de moldes juntas, apenas uma camada independente será selecionada. Reto (Straight) Seleciona todos os moldes dentro de uma certa distância do ponto de pinçamento, independentemente da camada. Indicador de Distância Indica os valores de Distância/Potência da Queda usando 2 círculos concêntricos ao redor do ícone de pinçamento. Quando desativado, os círculos desaparecem.

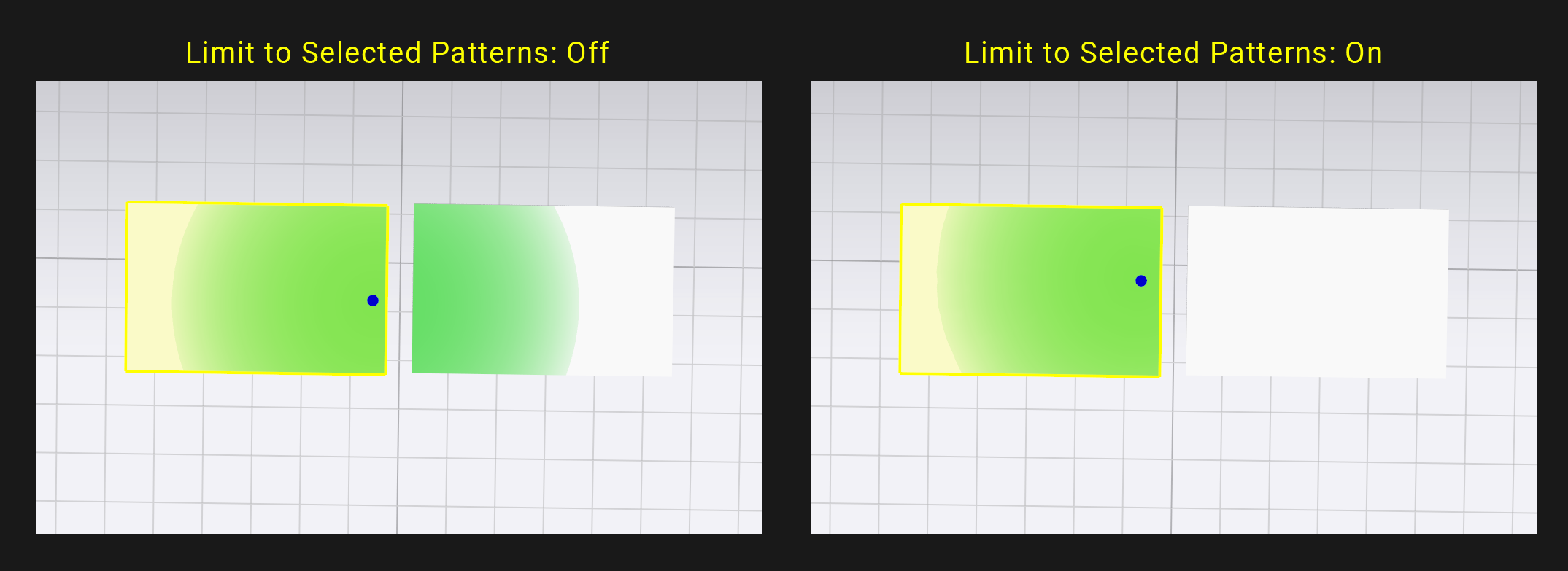

Limitar aos Moldes Selecionados Quando a medição está em "Reto", o intervalo de seleção é aplicado apenas ao molde inicialmente selecionado.

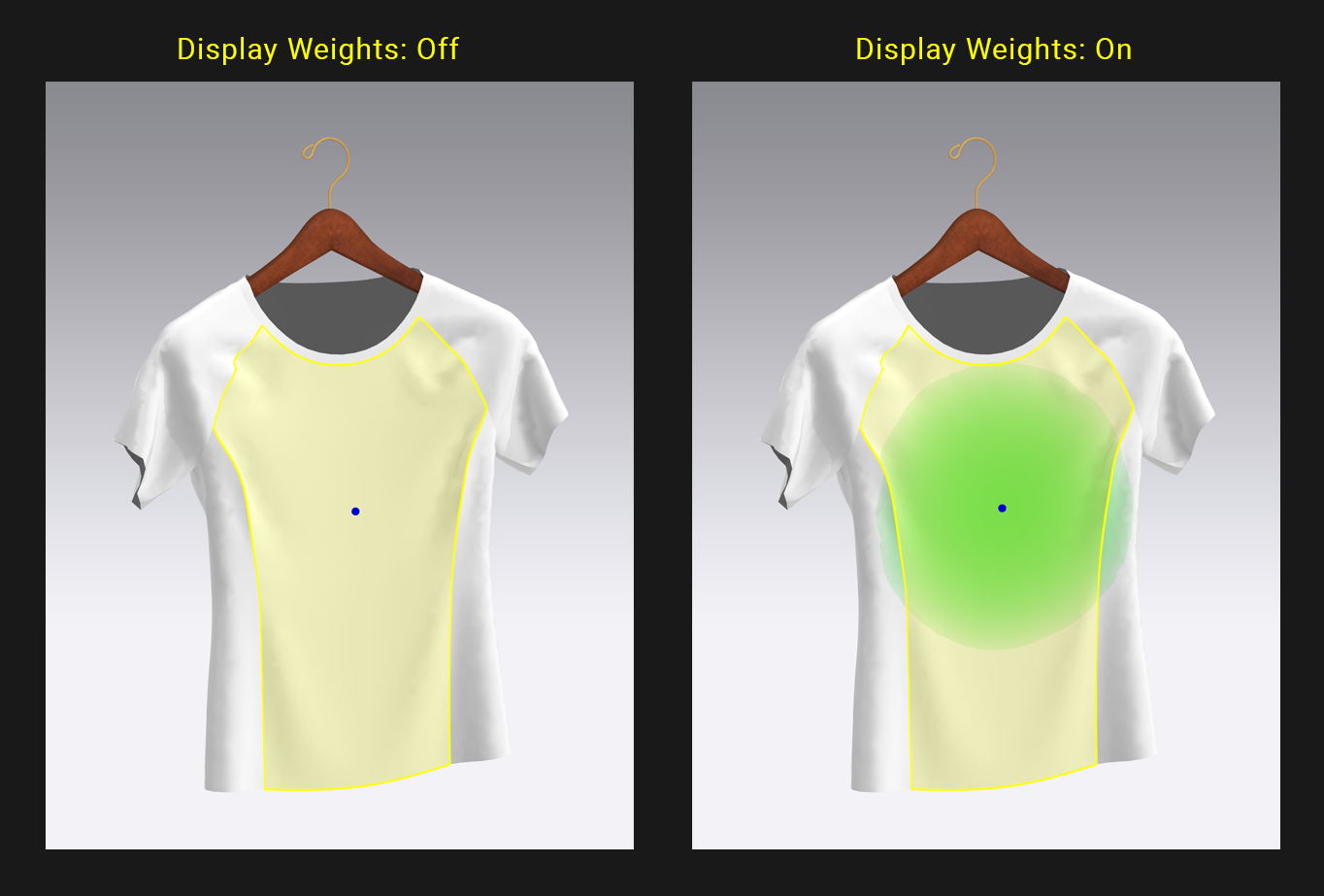

Exibir Pesos (Display Weights) Exibe uma cor contrastante na malha onde os valores de peso são aplicados.
- Modifique os valores de Intervalo e Opções e faça o pinçamento do molde livremente.
