Propriedades dos Gráficos

Estilo gráfico

Navegador de objetos ▶ Clique em um gráfico na aba Gráfico
→ As propriedades do gráfico selecionado aparecem no Editor de Propriedades

Defina as propriedades do estilo gráfico.

Propriedades	Descrição
Informação	Nome/Número do item	Insira um nome ou um número de item do gráfico.
	Classificação	Nome
	Techpack (CLO-SET)	Verifique se deseja incluir o gráfico no pacote técnico. Atribua a classificação do gráfico conforme sua finalidade.

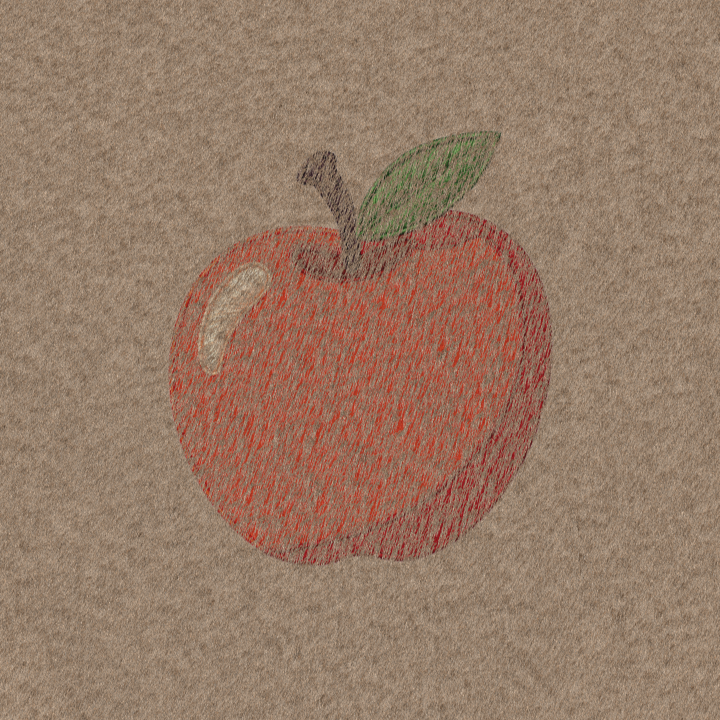

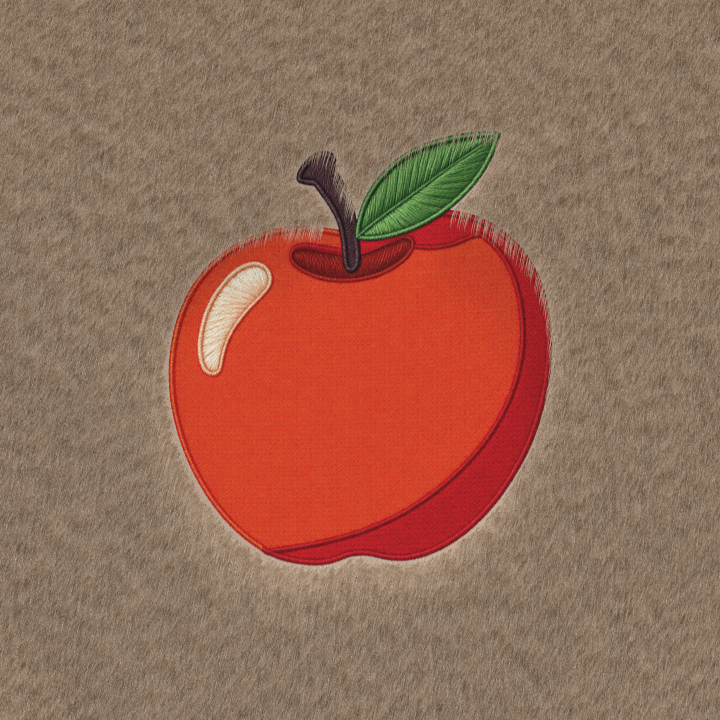

Material	Defina o tipo de estampa do gráfico (Digital, Craquelado, Vintage, Foil Dourado). Quando você seleciona o tipo Misture com o Tecido base, todos os mapas PBR (Normal, Displacement, Opacidade, Roughness, Metalicidade) do tecido aplicado ao molde, são automaticamente aplicados ao Gráfico. Caso contrário, você pode aplicar seletivamente apenas mapas específicos marcando a opção 'Use o mesmo mapa do tecido' para cada mapa.
Transformação Gráfica	Ajuste a largura e a altura do gráfico para transformar seu tamanho.

Gráfico Individual

Entre no menu Gráficos no Navegador
Selecione um gráfico para definir propriedades.
→ As propriedades do gráfico aparecerão no Editor de Propriedades.

Defina propriedades individuais do gráfico conforme necessário.

Propriedades	Descrição
Configuração Gráfica	Face	Coloque o gráfico na frente, costas ou em ambos os lados.
	Distribuição	Repita o gráfico em seu tamanho original ao longo do eixo X, eixo Y ou em todo o molde.
	Sobre a linha de costura	Coloque o gráfico sobre a costura dos moldes. ※Nota: - O gráfico não aparece quando a diferença da costura ultrapassa a extensão permitida. - O gráfico pode não corresponder quando colocado sobre as curvas. Neste caso, desative esta opção e ajuste o gráfico manualmente. - Os gráficos também podem ser aplicados em moldes costurados com camadas, como bolsos (ver 7.2 )
Transformação Gráfica	Ajuste a largura e a altura do gráfico para alterar seu tamanho
Medições 2D	Clique na opção de medição desejada para verificar a posição do Gráfico dentro do molde 2D nas dimensões.

Clique na ferramenta Transformar gráfico
Clique com o botão direito no gráfico 2D.
→ Um menu pop-up do botão direito é exibido.

Aplique opções conforme necessário

Opções	Descrições
Deletar	Exclua o gráfico selecionado.
Copiar/colar	Copiar, Colar e Espelhar Cole o gráfico selecionado.
Ordem(2D)	Defina a ordem de posicionamento do gráfico.
Rotacionar	Defina o ângulo de rotação do gráfico.
Distribuição	Repita o gráfico em seu tamanho original ao longo do eixo X, eixo Y ou em todo o molde.
Reverter para o tamanho original	Restaure o gráfico transformado ao seu tamanho original.
Girar	Vire o gráfico horizontalmente ou verticalmente.
Traçar como forma interna (ver 2024.0)	Trace o gráfico como uma forma interna de acordo com seu contorno. ※ Nota: Quanto mais nítida for a imagem, mais precisamente ela será reconhecida. Para imagens complexas e coloridas, o traçado é baseado no contorno mais externo.
Medidas customizadas (ver 2024.0)	Meça a distância de um ponto específico do gráfico até seu contorno e crie uma medida. A medida criada é exibida no Editor de propriedades e você pode renomeá-la ou excluí-la conforme necessário.
