Pergunta
Quando importo meu arquivo DXF para o CLO selecionando a configuração 'Trocar linha de corte e linha de costura', alguns dos moldes são deformados. Como posso corrigir o problema?

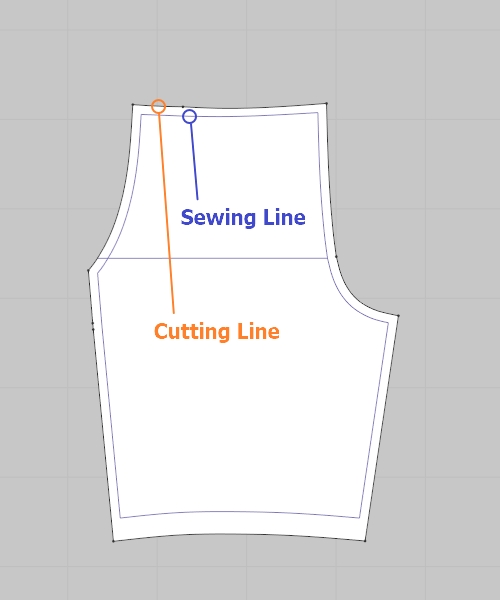

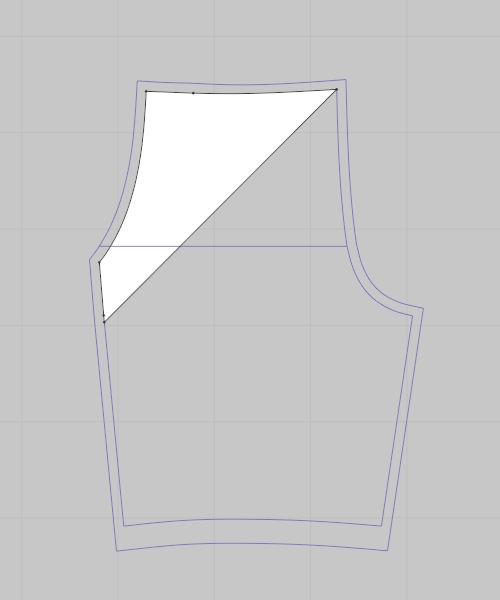

Exemplo de deformação de um molde:
Resposta
O problema pode ocorrer ao criar um padrão do software CAD 2D.
Em primeiro lugar, verifique duas coisas abaixo:
-
Se uma linha de costura ou uma linha de corte de um padrão for feita como 'Linha de base' do programa CAD 2D:
Se um molde for criado com 'Baselines' do programa CAD 2D, o padrão pode não ser compatível com CLO.
Para que os moldes sejam importados para o CLO, é recomendável criá-lo com 'Outlines' em vez de 'Baselines'.
-
Se um molde for criado como uma forma aberta a partir do programa CAD 2D:
Se um molde for criado como uma forma aberta a partir do programa CAD 2D, pode não ser compatível com o CLO.
O recurso chamado 'Trocar linha de corte e linha de costura' serve para importar um molde para o CLO trocando linhas de costura e linhas de corte. No entanto, quanto aos padrões criados como uma forma não fechada, alguns dos moldes podem ser deformados quando importados para o CLO com 'Trocar linha de corte e linha de costura'.
Portanto, certifique-se primeiro se um molde é criado como uma forma não fechada ou não. E se for o primeiro, modifique o molde para uma forma fechada e tente importá-lo para o CLO novamente.
