Basta inserir seu tipo de tecido, composição e densidade para criar rapidamente novos tecidos precisos no CLO.
Abrir
- Clique com o botão direito do mouse no item de tecido na aba Tecido no Navegador de objetos e selecione o menu Gerador de tecido.
- Também pode funcionar no Menu Principal ▶ Editor ▶ Menu do Gerador de Tecidos e, se funcionar dessa forma, o tecido criado será adicionado como um novo tecido.
Criar Tecido
- Insira o Nome, Fornecedor e Proprietário do tecido.
- Ao selecionar o Tipo de Tecido e inserir a Composição, as propriedades físicas do tecido são aplicadas de acordo com as informações definidas e serão visualizadas.
-
Troque a
para verificar e modificar as propriedades físicas do tecido conforme necessário.
- Defina o Material do tecido criado ou clique na opção Usar predefinições de textura CLO para habilitar e aplicar as texturas padrão CLO com base no tipo de tecido.
A composição pode ser personalizada com base no tipo de tecido selecionado.
-
Selecione o tipo de tecido
-

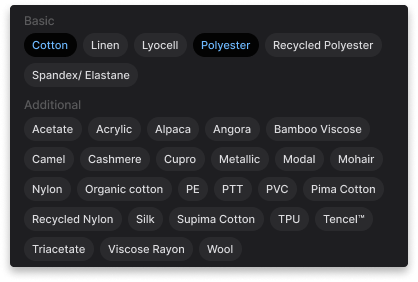

Clique no menu Selecionar e escolha as composições para personalizar.
* Básico se refere à composição primária usada para o tipo de tecido selecionado, enquanto Adicional se refere às composições que podem ser combinadas como extras.
- Ao inserir a composição, as propriedades físicas do tecido são aplicadas de acordo com as informações definidas e serão visualizadas.
Definir opções
-
Modelo
Defina a forma para visualizar o tecido (Cilindro-Círculo/Quadrado, Capa) no canto superior esquerdo da janela do Gerador de Tecidos.
- Visualização
Defina a visualização para uma visualização específica ou ajuste manualmente para definir a visualização desejada no canto superior direito da janela do Gerador de Tecidos.
📝 Nota: clique no botão Bloquear para bloquear a visualização ajustada.
Aplicar e salvar
- Após a criação do tecido, clique nos botões Aplicar e Aplicar e Fechar na parte inferior.
→ Se o tecido for aplicado na peça 3D, os resultados podem ser verificados imediatamente.
→ A janela do Gerador de Tecidos é fechada simultaneamente enquanto é aplicada como propriedade do tecido. - Ou clique no botão Salvar para salvar o tecido criado como um arquivo. (ZFAB).
