Adicionar Gradação

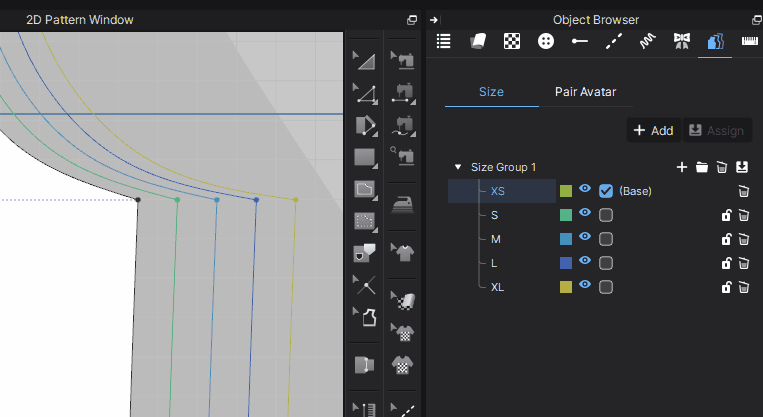

1. Clique no botão na aba Classificação no Navegador de Objetos.

2. Clique no botão Adicionar Tamanho ao lado de Grupo de tamanhos para adicionar um novo tamanho ao grupo.


📝 Note: Abra o arquivo RUL correspondente ao molde clicando em Abrir Regra de Gradação  no lado direito do grupo de tamanho.


Em Grupos de Tamanho, você pode adicionar/inserir tamanhos menores ou tamanhos intermediários a qualquer momento.

1. Clique com o botão direito do mouse em um tamanho em um grupo de tamanhos e clique no menu Inserir 1 Tamanho Acima.



2. Para adicionar tamanhos maiores, clique no botão Adicionar tamanho ao lado de Grupo de tamanhos.


Aplicar Gradação

1. Clique no molde 2D usando a ferramenta Transformar Molde ou Editar Moldena barra de ferramentas 2D.

2. Clique no botão Atribuir ao Molde Selecionado ao lado de Grupo de Tamanho.

3. Ou Clique  no botão para atribuir à nova regra de classificação.


Propriedades de Gradação

1. Clique no Grupo de Tamanho.

2. Defina as seguintes propriedades.



   Propriedades	Descrição
   Nome	Defina o Nome do Grupo de Tamanho e o Tamanho.
   Mostrar	Mostra ou oculta os segmentos de classificação exibidos no molde 2D..
