Question

'시접선과 완성선 바꾸기'기능을 선택해서 DXF 파일을 CLO로 import 하니 패턴이 번형됩니다. 어떻게 해야 하나요?

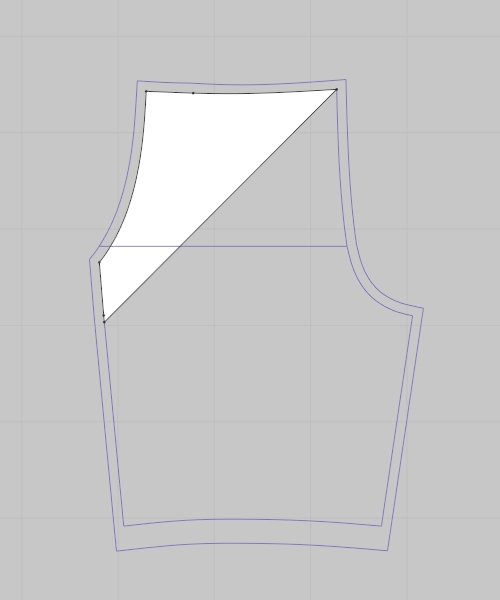

패턴의 변형 예시 :

Answer

2D CAD에서 패턴을 제작하는 과정에서 문제가 발생했을 수 있습니다.
따라서 아래의 두가지를 확인해보시기를 권장드립니다.

1. 2D CAD에서 시접선과 완성선을 모두 기초선으로 만든 것은 아닌가요?

   2D CAD에서 기초선(Base line)으로 패턴이 생성되었다면 해당 패턴은 CLO에 100% 호환되지 않을 수 있습니다.
   CLO로 Import 할 패턴의 경우 기초선(Base Line)이 아닌 외곽선(Outline)으로 생성해주시기 바랍니다.


2. 2D CAD에서 패턴을 닫히지 않은 도형으로 생성하신 것은 아닌가요?

   2D CAD에서 패턴이 닫히지 않은 도형으로 생성되었다면 해당 패턴은 CLO에 100% 호환되지 않을 수 있습니다.

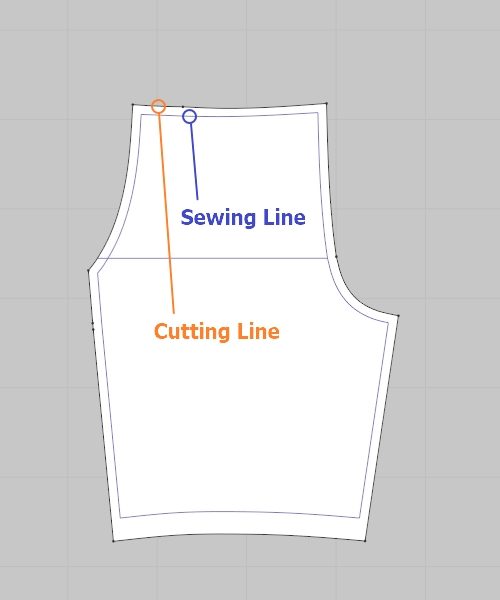

   '시접선과 완성선 바꾸기'라는 기능은 패턴의 시접선(Cutting Line)과 완성선(Sewing Line)을 바꾸어서 패턴을 CLO로 import 하고자 하는 경우 사용되는 기능입니다. 하지만 만약 패턴이 생성된 2D CAD에서 패턴이 닫히지 않은 도형으로 만들어진 경우에는 '시접선과 완성선 바꾸기' 기능을 이용하여 알패턴으로 Import를 시도하는 경우 패턴의 일부가 변형될 수 있습니다.

   따라서 DXF파일을 CLO로 Import 하면서 패턴이 변형된 경우, DXF 파일을 만든 2D CAD에서 해당 파일이 닫힌 도형으로 만들어졌는지 먼저 확인하고, 열린 도형으로 제작되었다면 닫힌 도형으로 수정한 후 CLO로 Import 해보시기 바랍니다.
