Objective
스캔 및 촬영한 이미지를 매끄럽게 반복되는 텍스처 이미지로 제작하고, 3D 적용 결과를 실시간으로 확인합니다.
Location
Object Browser ▶ 원단 탭 ▶ 텍스처 제작
Operation
- Location의 툴/메뉴를 클릭합니다.
→ 텍스처 제작 창이 실행됩니다.
- 좌측 하단의 열기 버튼을 클릭하여 텍스처 이미지를 불러옵니다.
→ 상단에 불러온 텍스처의 사이즈 및 해상도가 표시됩니다.
→ XTEX 파일의 경우, 해당 폴더에 있는 다른 맵 (노말맵, 투명맵 등)이 자동으로 열립니다.
- 무늬가 반복되는 최소 영역을 찾아 클릭 ▶ 드래그하여 지정합니다.
단, 정상적인 분석을 위해 영역의 크기는 최소 200 * 200으로 지정합니다.
→ 지정된 영역 내에서 최적의 결과로 자동 분석된 영역이 표시됩니다.
→ 하단의 미리보기 창에서 자동 분석된 영역이 반복됩니다. - 영역을 조절하고 싶을 경우, 영역의 점을 이동합니다.
→ 지정된 영역 내에서 다시 자동으로 분석됩니다. - 선택한 영역을 유지하고 싶다면, 영역 우측 하단의 수동 영역 지정 버튼을 클릭합니다.
→ 선택된 영역 그대로 유지되고, 해당 영역이 반복됩니다.
하기 옵션은 자동 분석된 결과를 기반으로 적용되므로 자동 분석 상태에서만 설정 가능합니다.
- 원단 유형
더 정확한 분석을 위해 불러온 원단에 따라 유형을 설정합니다.
해당 분석은 노말맵을 기반으로 하므로, 노말맵이 있어야만 유효합니다.
- Plain: 반복되는 패턴이 없는 원단
- Repeat Pattern: 반복되는 패턴이 규칙적인 원단
- Random Color Pattern: 반복되는 패턴이 불규칙한 원단
- 밝기 균일화
원단의 주름 등에 의한 밝기 차이를 균일화 하기 위해 값을 조절합니다.

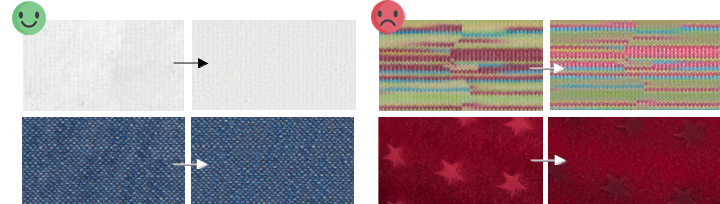

※ 참조: 원단에 따라 텍스처의 일부 색상 및 무늬가 변형될 수 있습니다. 아래 예시를 참조해주세요.

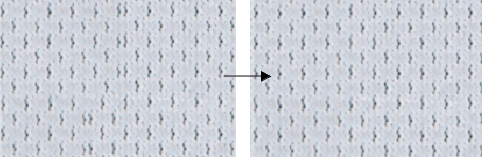

- 직조 정렬
원단의 주름 등에 의해 연결 부위가 자연스럽지 않을 경우, 직조를 균일하게 정렬합니다.
- 텍스처 격자 보기/ 숨기기
하단의 미리보기 창에서 텍스처 격자 보기 아이콘을 클릭하여 텍스처가 반복되는 격자를 확인합니다.
- 제작된 텍스처를 이미지 파일로 저장하려면, 하단의 저장 버튼을 클릭합니다.
→ 텍스처 저장 창이 나타납니다. - 저장할 텍스처 및 맵 유형을 선택한 후 확인 버튼을 클릭하여 저장합니다.
→ 설정한 이름 뒤에 각 맵 이름이 자동으로 적용되며, PNG 파일로 저장됩니다.
- 텍스처 제작이 완료되면, 하단의 적용 & 닫기 버튼을 클릭합니다.
→ 해당 원단의 텍스처로 적용됨과 동시에 원단 제작 창이 종료됩니다.
