AI 파일 불러오기 오류 메시지 및 대처 방법

팔로우

List of Contents

Case 1 (There are Pattern points that are too close together)

Case 2 (Pattern outlines are intersecting)

Case 3 (This is an unsupported file type.)

Objective

잘못된 AI 파일을 CLO로 불러올 경우 자주 나타나는 오류 메시지의 종류와 상응하는 대처 방법을 알아봅니다.

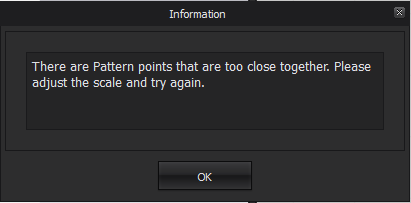

Case 1


오류 메시지 발생 원인: AI에서 그린 패턴의 점과 점 사이가 가까울 경우 위와 같은 오류 메시지가 나타나게 됩니다.

해결 방법 A - Illustrator에서 점 삭제 & 합치기

  1. 문제가 되는 패턴을 Adobe Illustrator에서 엽니다.

  2. 가깝게 배치된 점을 찾고 삭제합니다.
    → 점이 삭제되면서 선분이 잘립니다.

  3. 평균과 합치기 기능을 사용하여 잘라진 선분을 다시이어줍니다.

  4. 패턴 파일을 다시 저장하고 CLO에서 불러오면 정상적으로 불러와집니다.

해결 방법 B - CLO에서 패턴 크기 늘이기

  1. 메인 메뉴 > 파일 > 불러오기 > Adobe (AI/PDF)를 선택합니다.
    → AI/PDF 불러오기 창이 나타납니다.

  2. 자동 크기 설정 옵션을 선택 해제합니다.

  3. 크기 옵션 우측에 있는 백분율 값을 높게 설정하거나 패턴의 단위를 변경한 후 확인 버튼을 클릭합니다.
    → 패턴이 정상적으로 불러와집니다.

※ 참조:

  • 만약 패턴이 정상적으로 불러와지지 않는다면 크기의 백분율 값을 더 높게 설정하거나 단위를 더 크게 설정한 후 패턴을 불러옵니다.

  • 패턴의 백분율 값 혹은 패턴의 단위를 변경하면 CLO에서 불러온 패턴의 크기가 원본 패턴의 크기와 상이할 수 있습니다.

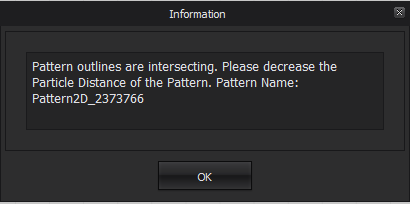

Case 2


오류 메시지 발생 원인: AI에서 그린 패턴의 선분이 서로 교차할 경우 해당 오류 메시지가 나타납니다.

해결 방법

  1. 문제가 되는 패턴을 Adobe Illustrator에서 엽니다.

  2. 교차하는 선분을 찾아 교차하지 않도록 재설정합니다.

  3. 패턴 파일을 다시 저장하고 CLO에서 불러오면 정상적으로 불러와집니다.

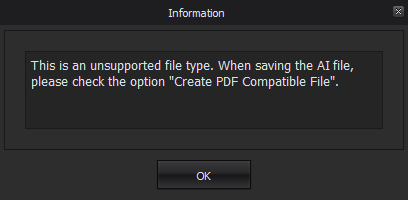

Case 3


오류 메시지 발생 원인 A: AI에서 그린 패턴을 저장할 때 Create PDF Compatible File을 선택하지 않았을 경우 해당 메시지가 나타납니다.

해결 방법

  1. 문제가 되는 패턴을 Adobe Illustrator에서 엽니다.

  2. 메인 메뉴 > 파일 > 다른 이름으로 저장을 클릭합니다.

  3. 파일이 저장될 경로와 이름을 설정하고 저장 버튼을 클릭합니다.

  4. Create PDF Compatible File을 클릭하고 확인 버튼을 클릭합니다.

  5. 패턴 파일을 CLO에서 다시 불러오면 정상적으로 불러와집니다.

오류 메시지 발생 원인 B: AI에서 그린 패턴의 선분이 잘려 있는 경우 해당 메시지가 나타납니다.


해결 방법

  1. 문제가 되는 패턴을 Adobe Illustrator에서 엽니다.

  2. 잘라져 있는 패턴의 선분을 찾습니다.

  3. 평균과 합치기 기능을 사용하여 잘라진 선분을 이어줍니다.

  4. 패턴 파일을 다시 저장하고 CLO에서 불러오면 정상적으로 불러와집니다.

※ 참조:

  • Case 2Case 3의 경우, AI에서 문제가 되는 도형들을 큰 사각형 안에 넣고 저장한 후 다시 CLO에서 내부 선분으로 불러오면 패턴 파일을 수정하지 않고 불러올 수 있습니다.
  • 내부 선분으로 들어온 도형을 패턴으로 사용하고 싶을 경우 트레이스 툴 혹은 패턴으로 복제를 사용하여 내부도형을 패턴으로 사용할 수 있습니다.
