Objective
유카 캐드의 패턴 파일을 CLO 3D에서 사용할 수 있도록 DXF로 Export합니다.
※ 참조:
패턴을 내보내기 전 점검 사항
- 패턴을 이루는 선분이 완전히 연결되어 하나의 도형을 이루고 있는지 확인합니다.
- 제도한 패턴을 3차원으로 구현하기 위해서는 완전한 도형이 전제가 되어야 합니다.
- 패턴의 선택 영역이 서로 교차한 곳은 없는 지 확인합니다.

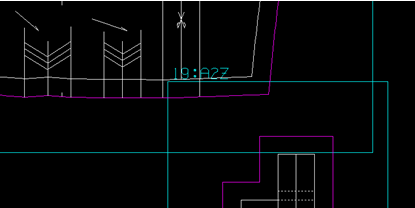

- 패턴을 둘러싸고 있는 하늘색의 사각형의 영역이 다른 패턴과 겹쳐있을 경우, 그 부분이 제대로 익스포트 되지 않습니다.
Operation
DXF-AAMA Export

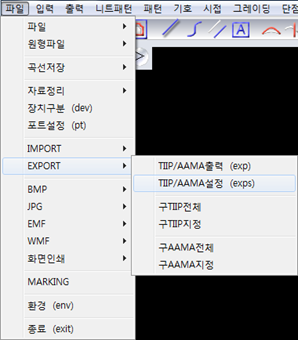

- 파일 ▶ EXPORT ▶ TIIP/AAMA설정 (exps) 을 클릭합니다.

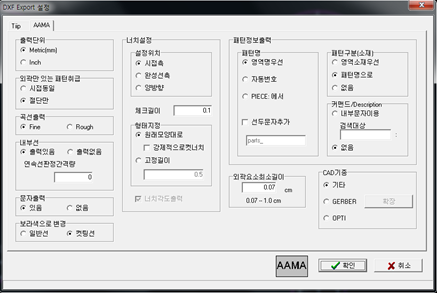

- DXF Export 설정창의 외곽만 있는 패턴취급에서 절단만에 체크합니다.

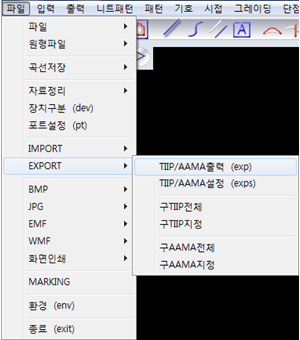

CAD 기종은 기타로 놓고 확인을 누릅니다. - 파일 ▶ EXPORT ▶ TIIP/AAMA출력 (exp)을 클릭합니다.

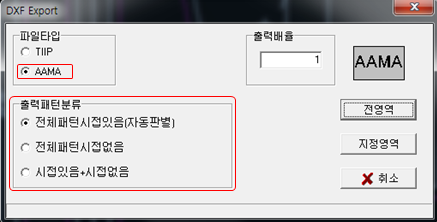

- DXF Export창의 파일타입에서 AAMA를 체크합니다.

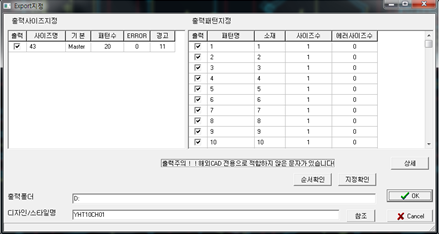

그리고 출력패턴분류에서 제도한 패턴에 따라 시접의 유무를 설정한 뒤, 오른쪽의 전 영역을 클릭합니다. - Export 지정창에서 참조를 눌러 DXF를 익스포트할 경로를 지정하고 OK를 누릅니다.

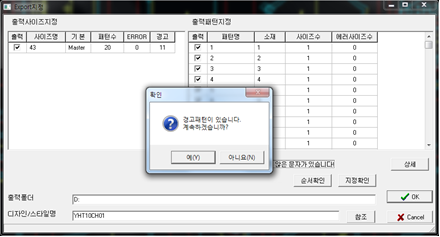

- 만약 "경고 패턴이 있다"는 경고창이 뜨면, 일단 OK를 누른 뒤, 뒤따라 나타나는 창에서

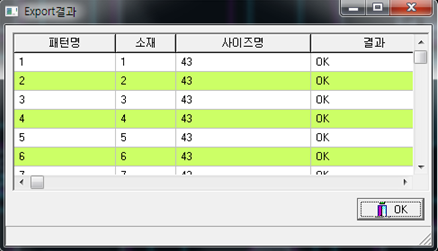

패턴의 상태를 확인합니다. - 패턴이 모두 "OK"로 나타나 있을 경우는 그대로 확인을 눌러 마칩니다. “NG”가 있을 경우
해당 패턴을 찾아 문제를 수정합니다. 일반적으로 시접과 일반선을 혼재해 사용했을 경우
해당 패턴에 문제가 있을 가능성이 높습니다.
