Objective
기존의 패턴 외곽선은 유지하면서 추가적으로 패턴의 선분을 연장 또는 축소합니다.
Location
패턴 우클릭 팝업메뉴 ▶ 패턴 외곽선 연장/축소
Operation
- 패턴 이동/변환 툴 / 점/선 수정 툴로 패턴의 일부 전체 도형/선분을 선택합니다.
- Location의 툴/메뉴를 클릭합니다.
→ 옵션 창이 나타납니다. - 세부 옵션을 설정합니다.
옵션
설명
방향
(ver.5.1)연장
패턴 외곽선을 연장합니다. 축소 패턴 외곽선을 축소합니다.
※참조: 축소 옵션 선택 시 거리만 입력 가능합니다.거리
선택한 선분으로부터 떨어트릴 거리를 입력합니다.
개수 생성할 개수를 입력합니다. 총 거리
거리와 개수를 곱한 총 거리가 나타납니다.
내부선분 생성
기존 패턴 선분 위치에 내부선을 생성할지 선택합니다.

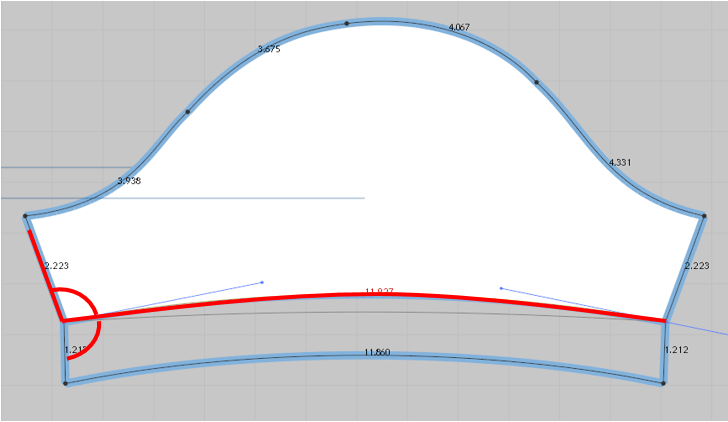

옆선 각도 직각 연장되는 외곽선이 기존 외곽선으로 부터 직각을 이룹니다. 옆선 기울기에 맞추기 양 쪽 선분 기울기에 맞춰 패턴 외곽선을 연장할지 선택합니다. 반전 기울기 선택된 외곽선과 외곽선이 맞닿아 있는 선분이 이루는 각도를 기준으로 패턴이 연장됩니다.
기본 기존 패턴 선분의 사방으로 패턴 외곽선이 연장됩니다. 직각 기존 패턴 선분의 사방으로 패턴 외곽선이 연장되면서, 모서리 부분이 직각으로 변경됩니다. 없음 기존 패턴 선분의 사방으로 패턴 외곽선이 연장되면서, 모서리 부분은 연장되지 않습니다. 점 방향 기존 패턴의 점 방향으로만 패턴 외곽선이 연장됩니다. - 확인 버튼을 클릭합니다.
→ 설정에 따라서 패턴의 외곽선이 연장됩니다.
→ 곡선일 경우 곡선점이 자동으로 최적화됩니다. (ver 5.2)
