2D 패턴(MYU) 불러오기

팔로우

Objective

MYU는 일본 유카 알파 어패럴 솔루션 제품 중 “Alpha Myu” Pattern CAD의 파일 포맷으로 2D 패턴 정보를 저장합니다.
이 파일을 CLO 3D에서 임포트할 수 있습니다.


Location

메인 메뉴 ▶ 파일 ▶ 불러오기 ▶ 2D CAD ▶ MYU


Operation

  1. 해당 경로를 따라갑니다:

    메인 메뉴 ▶ 파일 ▶ 불러오기 ▶ 2D CAD ▶ MYU

    → 파일 열기 창이 열립니다.

  2. Import할 파일을 선택하고 열기 버튼을 클릭합니다.
    → DXF 불러오기 창이 열립니다.

  3. 세부 항목을 설정하고 확인 버튼을 클릭합니다.


    ※ 참조:

    DXF 불러오기 세부 설정

    크기   Alpha Myu CAD의 치수인 "mm"를 선택합니다.
    옵션

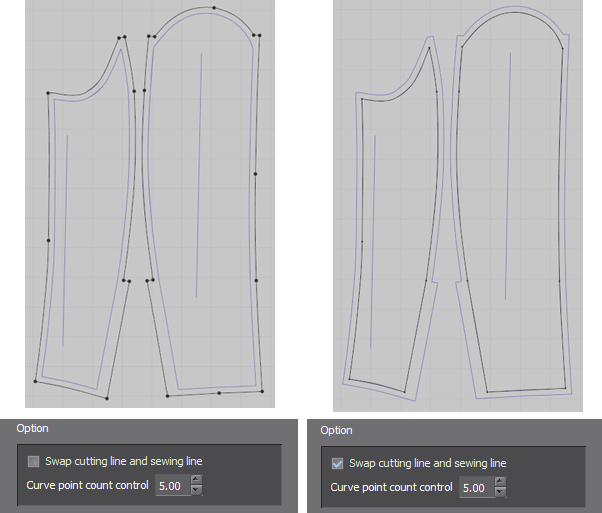

    (시접선과 완성선 바꾸기)

      패턴의 시접선(기초선)과 완성선(패턴의 외곽선)이 바뀌어 들어오는
      경우에는 이 항목에 체크합니다.
      * 시접선과 완성선은 DXF를 내보낸 패턴 캐드의 익스포트 옵션 설정에
      따라 바뀔 수 있습니다.
