Créer un OBJ

Enregistrer l'OBJ

Enregistrez votre propre fichier OBJ en tant que curseur/tirette/arrêt.

Emplacement

Menu principal ▶ Matières ▶ Fermeture à glissière ▶ Enregistrer l'OBJ


Éditeur de propriétés ▶ Forme ▶


Créer un OBJ

Vérifiez les conditions ci-dessous lors de la création d'OBJ dans d'autres programmes 3D.

※ Indispensable

• Définissez le nom du MAILLAGE sur Slider (Curseur) et Puller (Tirette) lors de la création d'un OBJ comprenant un curseur et une tirette.



• Pour chaque type, ajustez la position pour qu'elle corresponde à la signification de l'axe.
  (Si la position de l'axe n'est pas correcte, l'OBJ peut ne pas être chargé dans la bonne position)


  Option	Description

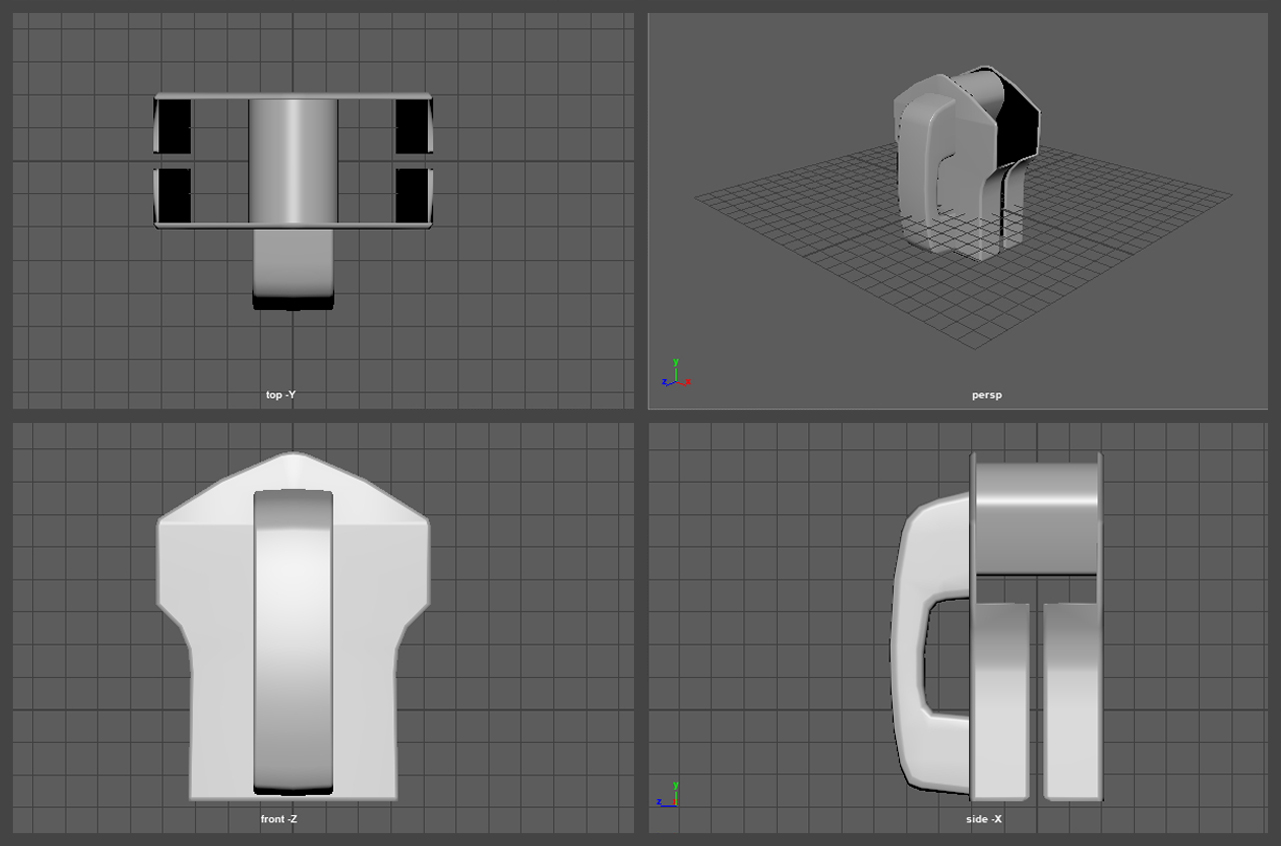

  Curseur	Axe X	Positionnez l'épaule du curseur où les dents de la fermeture s'insèrent sur le 0 de l'axe X.
  	Axe Y	La direction dans laquelle le curseur se déplace est l'axe Y, Positionnez le centre du curseur à l'endroit où le centre des dents de la fermeture est aligné sur le 0 de l'axe Y.
  	Axe Z	Positionnez le 0 de l'axe Z là où se trouve le côté des dents de la fermeture.
  Arrêt	L'arrêt configuré des deux côtés doit être créé à la même échelle que les deux axes de l'OBJ.
  	Axe X	Positionnez l'épaule du curseur où les dents de la fermeture s'insèrent sur le 0 de l'axe X.

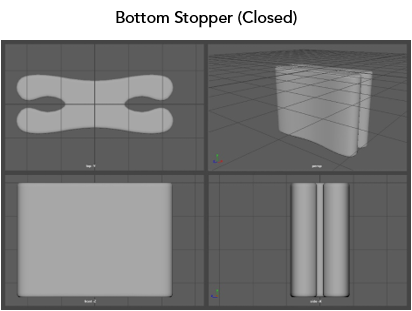

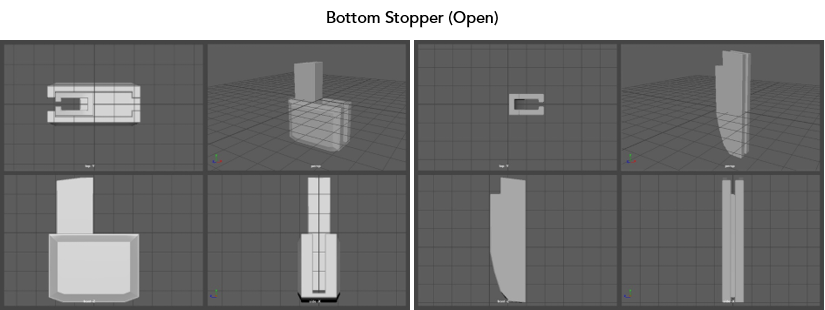

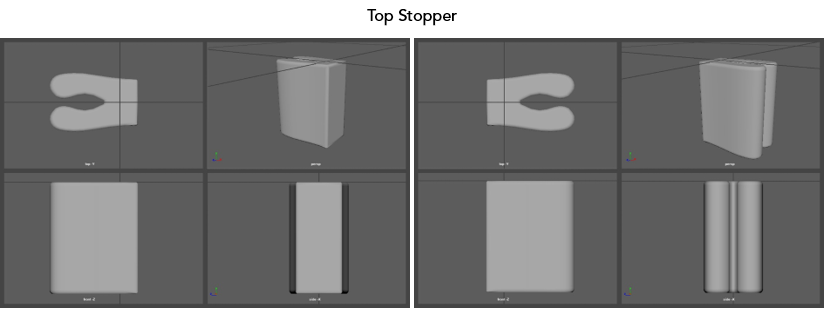

  	Axe Y	Arrêt supérieur Positionnez le point où l'extrémité la plus éloignée (haut) de la maille de la fermeture est en contact avec le 0 de l'axe Y. Arrêt inférieur Lorsque le curseur est descendu au maximum, le point où il touche le bas du curseur est positionné sur le 0 de l'axe Y.
  	Axe Z	Positionnez le 0 de l'axe Z là où se trouve le côté des dents de la fermeture.

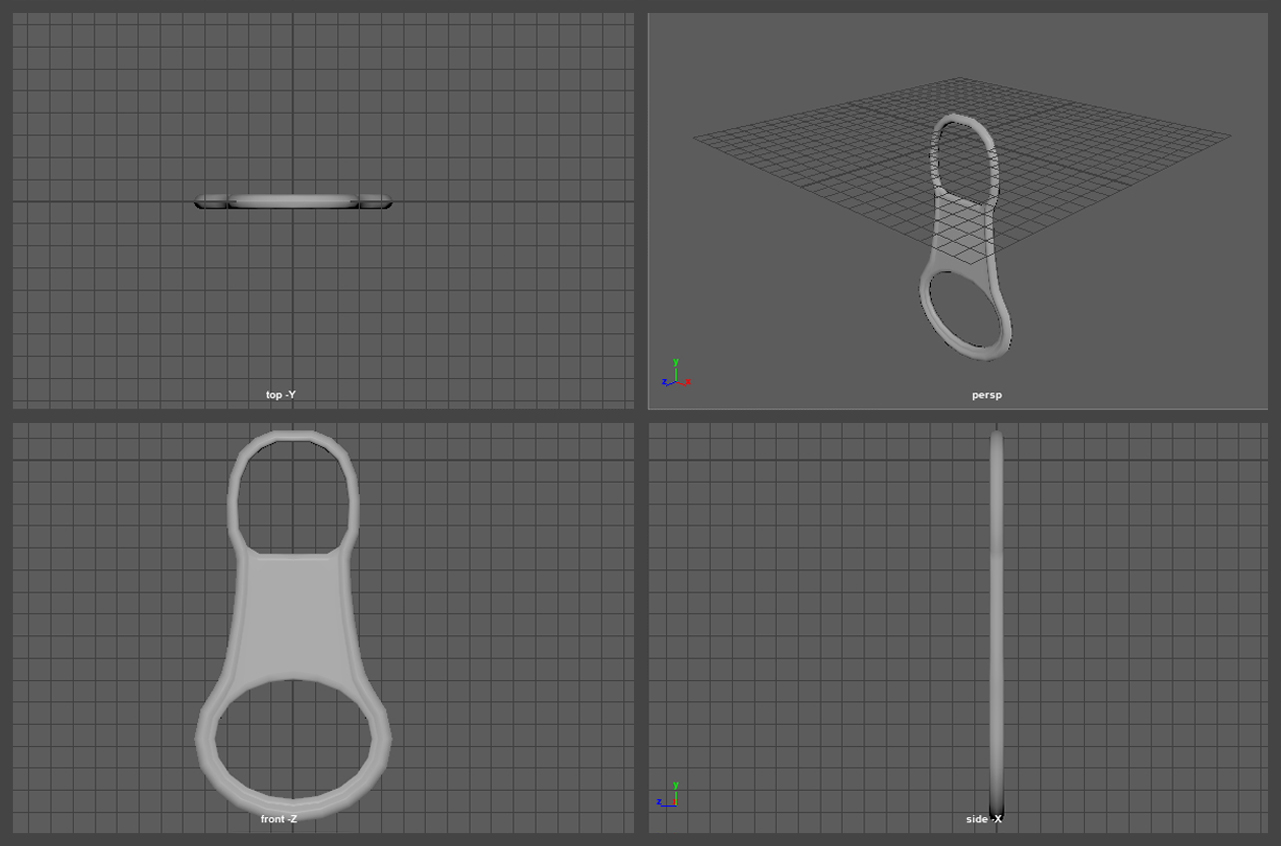

  Tirette	Placez la position où le curseur est attaché à l'origine (0,0,0). ✨Astuce : La position de la tirette est ajustable dans CLO.

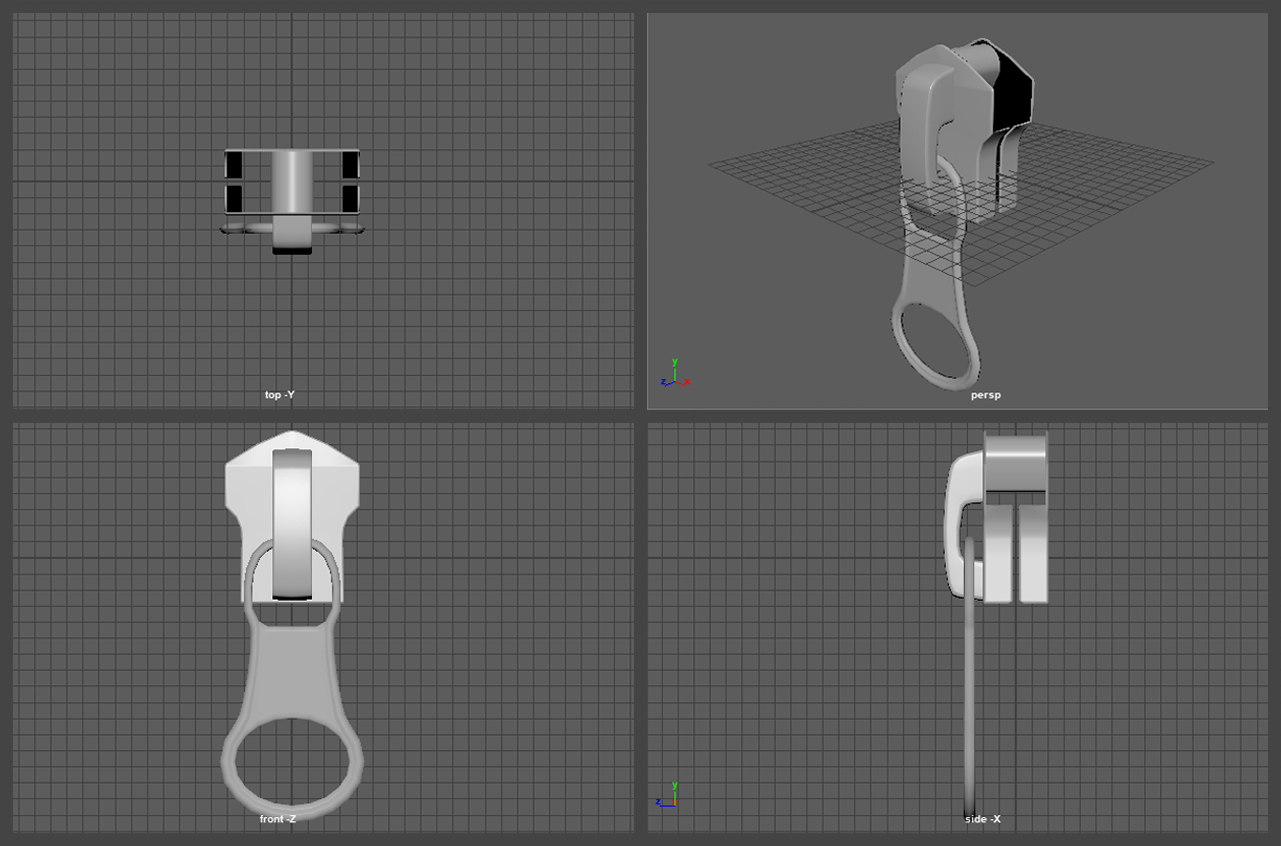

  Curseur et Tirette	La création de curseurs et tirettes s'effectue en fonction de l'axe du curseur.

Enregistrer l'OBJ

1. Cliquez sur Matières ▶ Fermeture à glissière ▶ Enregistrer l'OBJ dans les menus supérieurs.
   Ou, cliquez sur le bouton à côté du type que vous souhaitez enregistrer dans les propriétés du style de fermeture à glissière.



2. Après avoir défini les options suivantes, cliquez sur le bouton OK.

   Option	Description
   Basique	Type	Sélectionnez le type (Curseur, Tirette, Arrêt, Curseur et Tirette) pour enregistrer l'OBJ.
   	Nom	Saisissez un nom de fichier.
   	Échelle	Ajustez la taille de l'OBJ.
   	Conversion d'axe	Changez chaque axe de l'OBJ.
   Fichier	OBJ	Curseur / Tirette	Chargez le fichier OBJ que vous souhaitez enregistrer.
   		Arrêt (Supérieur, Inférieur-Ouvert)	Chargez chaque fichier OBJ pour l'arrêt supérieur et l'arrêt inférieur-ouvert.  Le premier OBJ chargé est placé dans la direction de la fermeture à glissière créée en premier.
   		Curseur et Tirette	Chargez un fichier OBJ de fermeture combinée. Sélectionnez et attribuez l'élément de maillage du curseur et de la tirette dans le menu Sélectionner le maillage.
   		Dents	Nouveau dans CLO 2026 Chargez le fichier OBJ à enregistrer en tant que dents de la fermeture à glissière. L'espacement entre les dents est réglé sur 0 mm par défaut. Ajustez l'espacement tout en visualisant le résultat dans la fenêtre d'aperçu.
   Aperçu	Vérifiez le fichier OBJ importé à l'avance.
   	Position de la tirette	Pour le type Curseur ou Curseur et Tirette. Ajustez les curseurs sur les axes X, Y et Z pour définir l'endroit où la tirette est attachée.

   → L'objet est enregistré dans le chemin ci-dessous :
   　 Assets ▶ Materials ▶ Hardware_and_Trims ▶ Zipper ▶ Dossier de chaque objet


✨Astuce : Les fichiers enregistrés sont automatiquement sauvegardés en tant que préréglages et peuvent être facilement sélectionnés dans les propriétés du style de fermeture à glissière.
