Nouveau dans CLO 2025.0



Appliquez les options de sélection souple à la fonction Pinçage pendant la simulation.

1. Cliquez sur l'outil Simulation dans la barre d'outils 3D.

2. Cliquez et maintenant l'outil Sélectionner/Déplacer pendant plus de 2 secondes, puis cliquez sur l'outil Pinçage avancé.

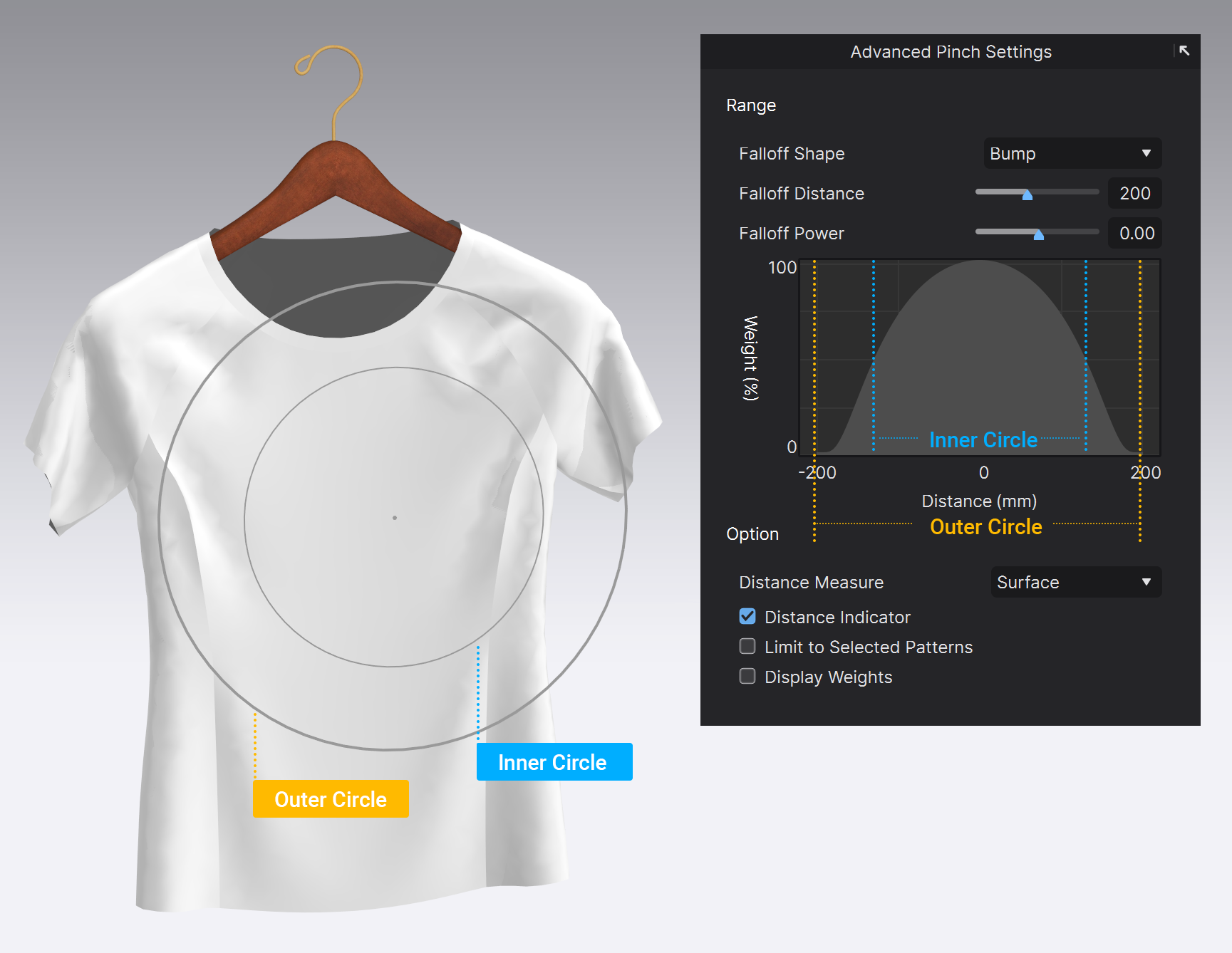

3. Définissez les options dans la fenêtre Paramètres de pincement avancés.

   Option	Description
   Plage	Le graphique reflète la décroissance sélectionnée (forme/distance/puissance) et ne peut pas être manipulé directement.

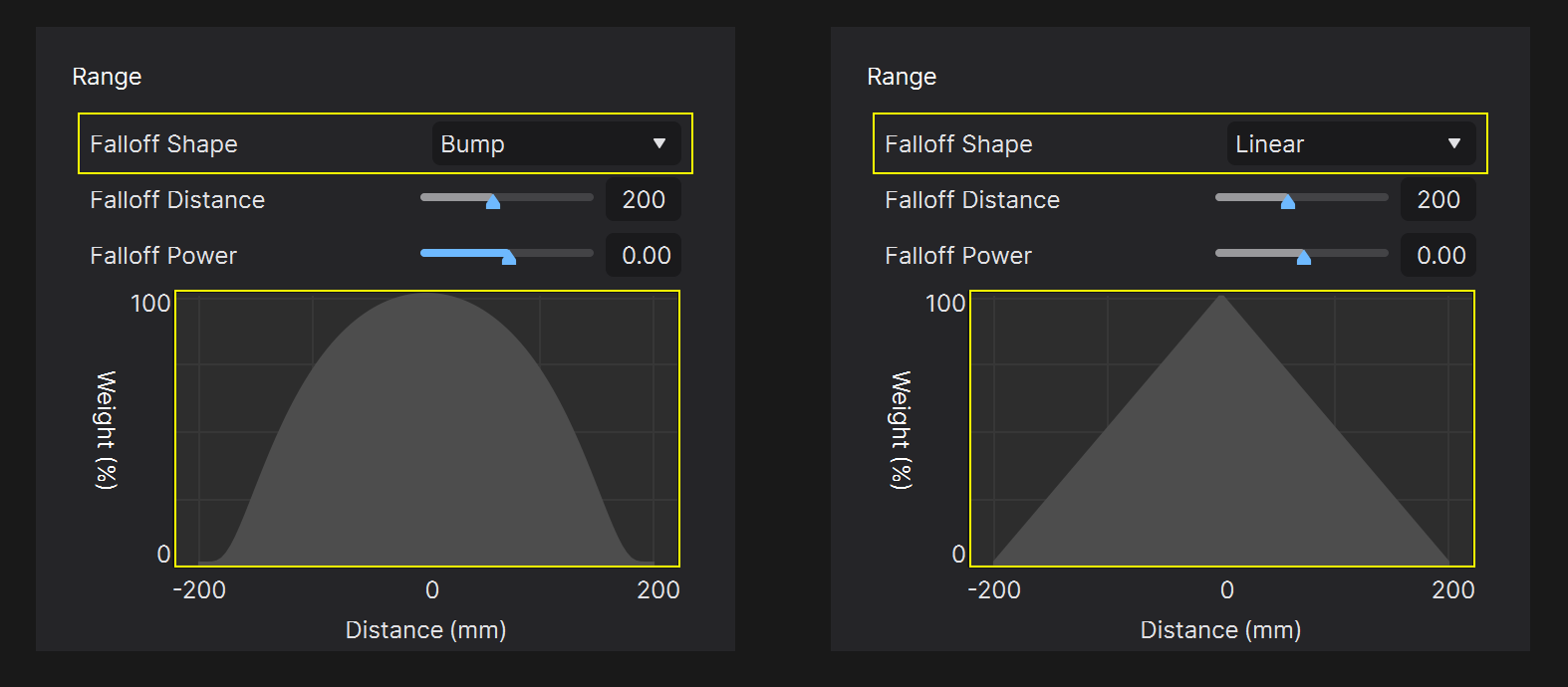

   	Forme de chute	Sélectionnez la forme de chute : bosse ou linéaire
   	Distance de chute	Définissez la distance de la plage de sélection sur le rayon : Min : 1, Max : 500

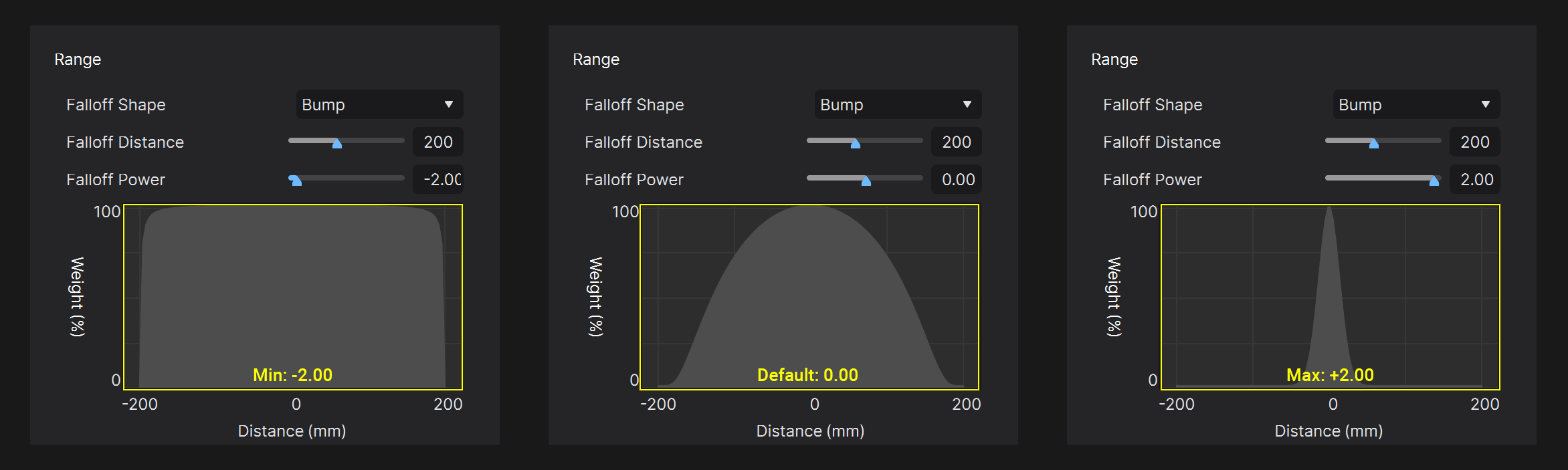

   	Puissance de chute	Valeur définissant l'intensité de la chute. (Min : -2,0, Max : +2,0)
   Options	Mesure de distance	Comment la distance depuis le point de prélèvement est-elle mesurée ?
   		Surface	Lorsque plusieurs calques de patrons sont superposés, seul un calque indépendant sera sélectionné.
   		Droite	Sélectionnez tous les patrons situés à une certaine distance du point de prélèvement, quel que soit le calque sélectionné.

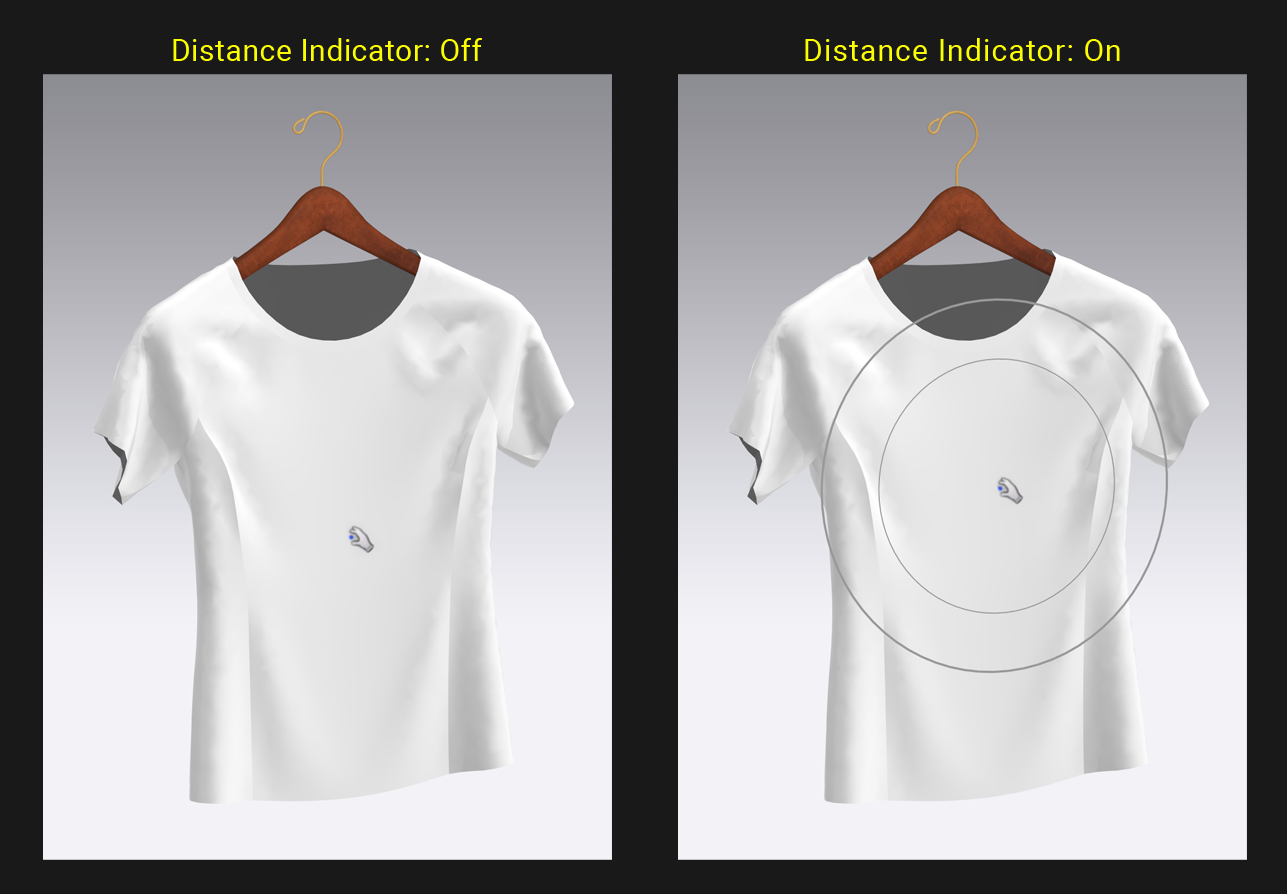

   	Indicateur de distance	Indique les valeurs de distance/puissance de décroissance à l'aide de deux cercles concentriques autour de l'icône de pincement. Lorsque cette option est désactivée, les cercles disparaissent.

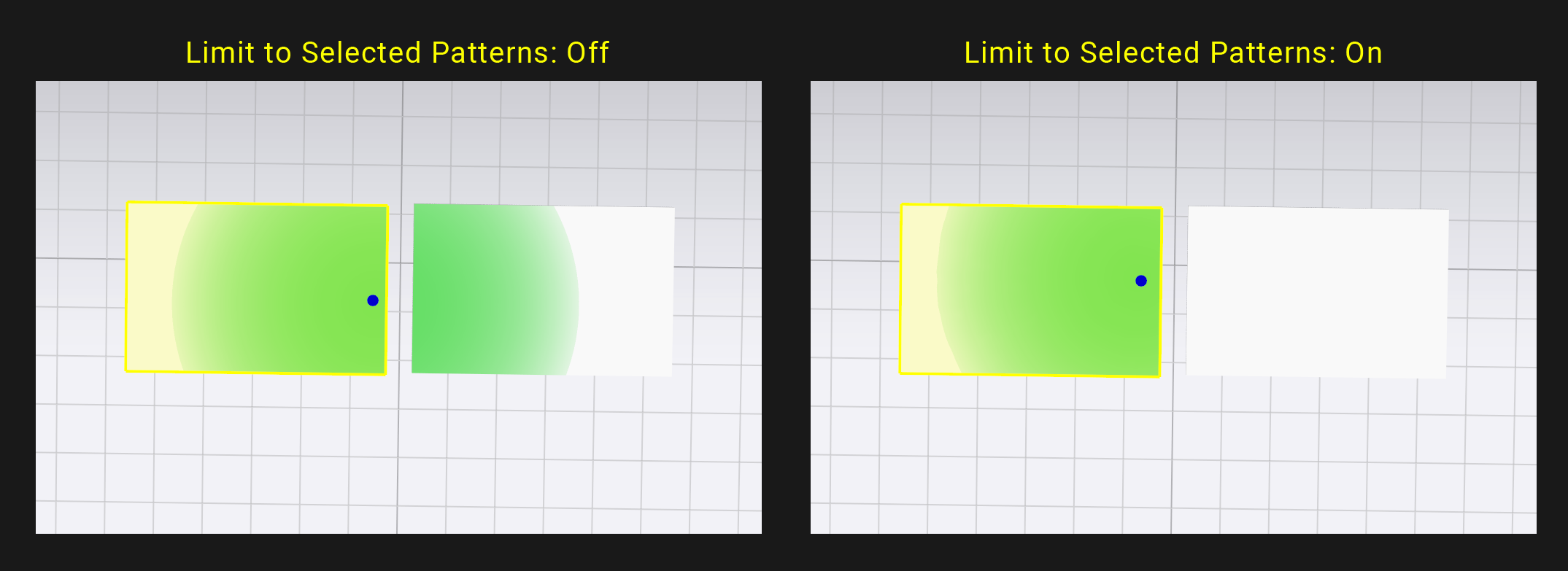

   	Limiter aux patrons sélectionnés	Lorsque la mesure de distance est réglée sur « Droite », la plage de sélection s'applique uniquement au patron initialement sélectionné.

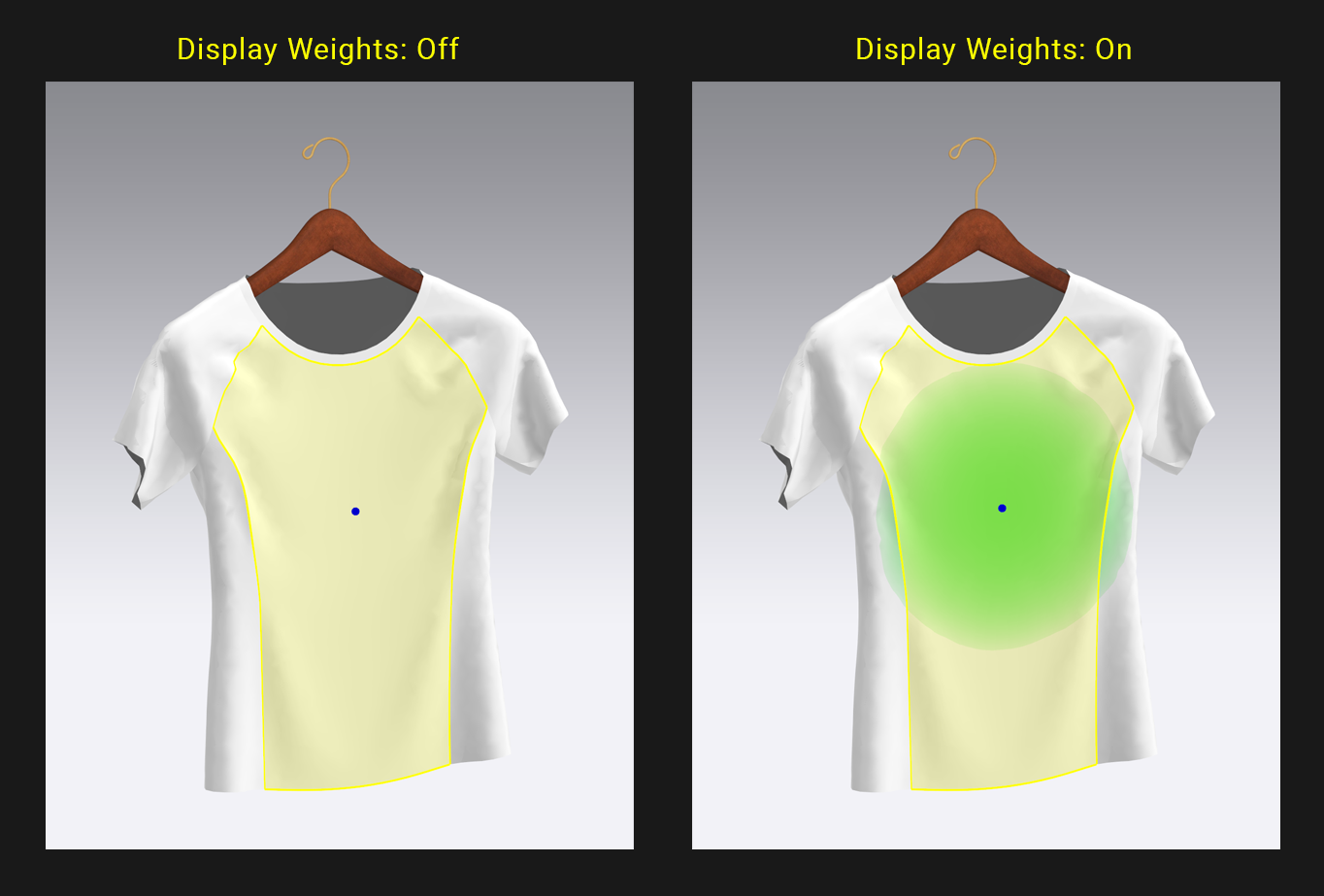

   	Affichage du poids	Affichez une couleur contrastante sur la maille où la valeur de poids est appliquée.



4. Modifiez les valeurs de plage et d'option, puis modifiez librement le patron.
