Propriétés du graphique

　Style de graphique

Navigateur d'objets ▶ Cliquez sur un style de graphique dans l'onglet "Graphique".
→ Les propriétés du graphique sélectionné apparaissent dans l'éditeur de propriétés.

Définissez les propriétés du style de graphique

Propriétés	Description
Information	Nom/Numéro d'article	Saisissez un nom ou un numéro de référence pour le graphique.
	Classification	Attribuer le type de graphique parmi broderie, logo, impression, délavage (Jeanologia)
	Fiches Techniques (CLO-SET)	Vérifiez si le graphique doit être inclus dans le dossier technique. Classer le graphique en fonction de son usage.

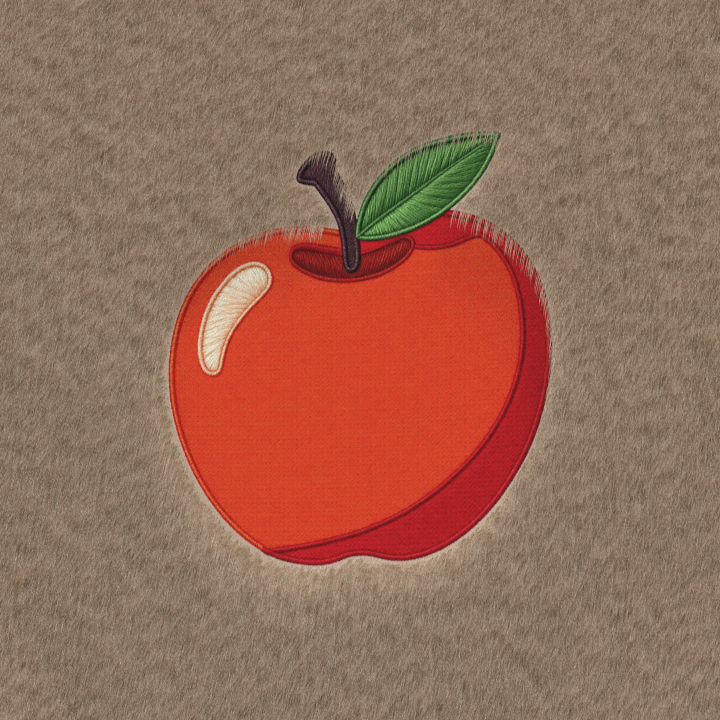

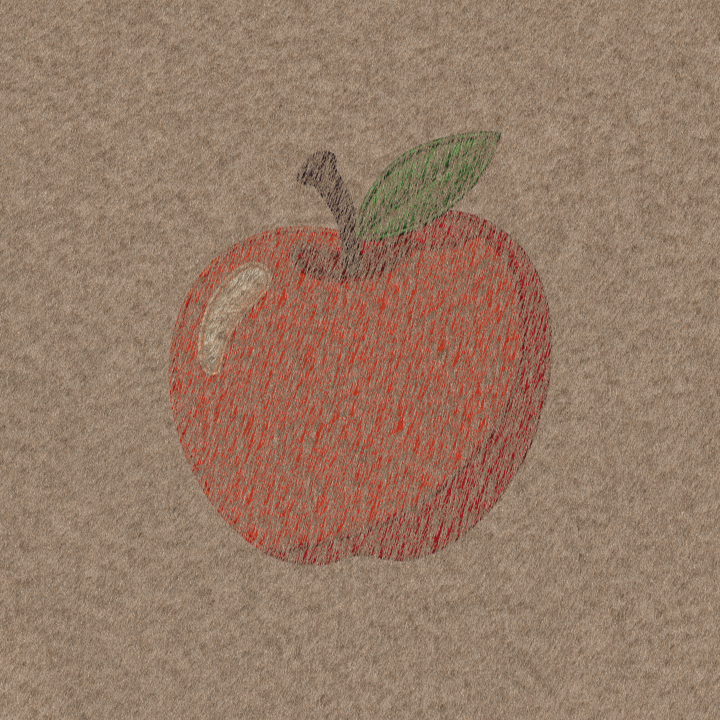

Matériau	Type d'impression (ver 2024.1)	Définissez le type d'impression du graphique (Craquelé, Vintage, Dorure). Lorsque vous sélectionnez le type " Fusionner avec le tissu de base ", toutes les cartes PBR (normales, de déplacement, d'opacité, de rugosité, métallique) sont automatiquement appliquées et fusionnées avec le tissu utilisé pour le patron. Sinon, vous pouvez appliquer des cartes spécifiques en cochant l'option "Utiliser la même carte que le tissu" pour chaque carte.
	Définissez le matériau, la texture, la couleur et la transparence du graphique.
Transformation du graphique	Ajustez la largeur et la hauteur du graphique pour modifier sa taille.

Graphique individuel

Sélectionnez l'outil dans la barre d'outils 2D ou 3D.
Sélectionnez le graphique pour définir les propriétés.
→ Les propriétés du graphique apparaissent dans l'éditeur de propriétés.

Réglez les différentes propriétés du graphique selon vos besoins.

Propriétés	Description
Configuration du graphique	Face	Placez le graphique à l'endroit, à l'envers ou sur les deux faces du tissu.
	Répétition carreaux	Répétez le graphique dans sa taille d'origine le long de l'axe X, de l'axe Y ou sur l'ensemble du patron.
	Au-dessus de la ligne de couture	Placez le graphique sur la couture des patrons, c'est-à-dire sur plusieurs patrons à la fois. ※Note : - Le graphique n'apparaît pas lorsque la différence de couture est supérieure à la limite autorisée. - Le graphique peut ne pas correspondre lorsqu'il est placé sur des courbes. Dans ce cas, désactivez cette option et ajustez le graphique manuellement. - Des graphiques sont également créés pour les patrons cousus en deux épaisseurs, comme par exemple les poches. (ver 7.2 )
Transformation du graphique	Ajustez l'angle de pivotement et le décalage Z-offset du graphique.
Mesures 2D	Vérifiez la position dans le patron 2D.

Séléctionnez l'outil dans la barre d'outils 2D ou 3D.
Faites un clic-droit sur le graphique dans la fenêtre 2D.
→ Un menu pop-up va appraître.

Appliquez les options si nécessaire.

Options	Descriptions
Supprimer	Supprimez le graphique sélectionné.
Copier/Coller	Copiez, collez ou faites une copie miroir pour le graphique choisi.
Ordre (2D)	Définissez l'ordre de placement du graphique.
Pivoter	Pivotez le graphique.
Répétition carreaux	Répétez le graphique dans sa taille d'origine le long de l'axe X, de l'axe Y ou sur l'ensemble du patron.
Revenir à la taille originale	Rétablir le graphique transformé à sa taille d'origine.
Retourner	Retourner le graphique horizontalement ou verticalement.
Tracer comme forme interne (ver 2024.0)	Tracer le graphique comme une forme interne selon son contour. ※ Note : Plus l'image est nette, plus la forme sera précise. Pour les images complexes et colorées, le traçage est basé sur le contour extérieur.
Mesures customisées (ver 2024.0)	Mesurez la distance entre un point spécifique du graphique et son contour et créez une mesure. La mesure créée s'affiche dans l'éditeur de propriétés et vous pouvez la renommer ou la supprimer si nécessaire.
