Spécifications recommandées pour le traceur
Imprimez les patrons 2D avec un traceur pour fabriquer de vrais vêtements.
Imprimer avec un traceur
1. Cliquez sur le Menu principal ▶ Fichier ▶ Imprimer avec un traceur (plotter).
→ Le mode passe en mode Mise en page d'impression pour arranger les patrons en fonction de la taille du papier.
2. Définissez les options dans la fenêtre Traceur.
| Option | Description |
| Couper sur le contour | Les patrons sont découpés en fonction des contours ou des valeurs de couture. Les crans sont découpés lorsqu'ils existent sur les patrons. |
| Options de lignes | Sélectionnez la ligne et le style à tracer avec le patron. |
| Informations supplémentaire | Sélectionnez les informations à tracer avec le patron. |
Nouveau dans 2026.1
- La fenêtre d'aperçu est prise en charge et montre le résultat final du tracé.
-
Les options Redimensionner pour ajuster et TailleRéelle sont supprimées dans Informations supplémentaire à partir de la version 2026.1.
✨Astuce :
- Activez la Disposition automatique des étiquettes pour réorganiser automatiquement les annotations et les étiquettes d'information des patrons afin de vous assurer qu'elles restent entièrement à l'intérieur des limites du patron par
- Utilisez l'outil Modifier l’annotation pour personnaliser le texte ou le formatage.
3. Cliquez sur Tracer pour envoyer les patrons au traceur.

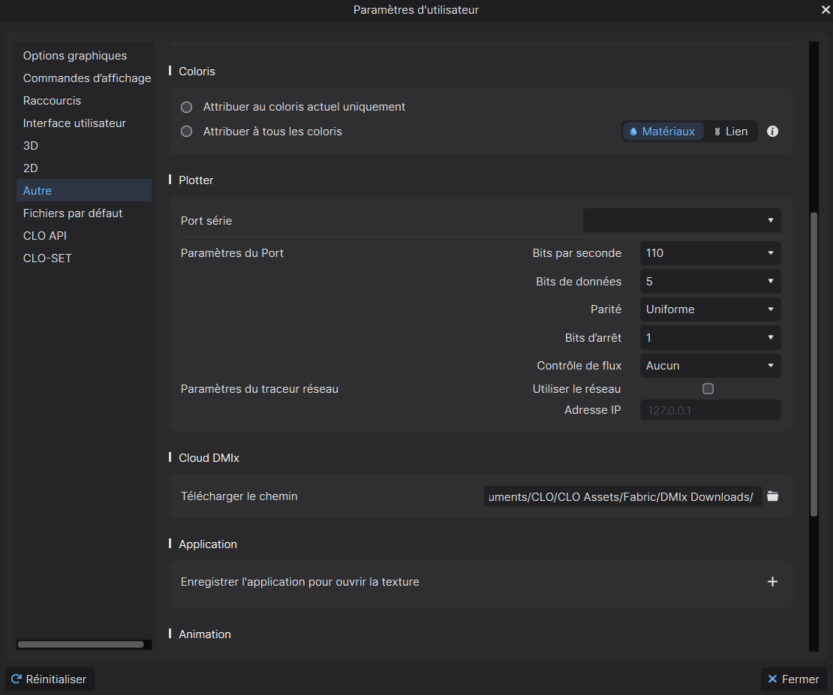

📝Remarque : Dans les paramètres Autre, sélectionnez le traceur ou le traceur réseau à intégrer avec CLO
4. Cliquez sur Sauvegarder, ou allez dans Fichier ▶ Exporter ▶ Traceur/Plotter (PLT) dans le menu supérieur pour exporter les patrons sous forme de fichier .plt.
Spécifications recommandées pour le traceur
- Modèle recommandé : Modèle : Graphtec CE-6000AP
- Système d'exploitation : Windows uniquement
- Port : RS-232C
- Langage : HP-GL
📝Remarque : Si vous n'avez pas accès à un traceur et recherchez un moyen d'imprimer avec une imprimante de taille standard, veuillez consulter ce tutoriel sur la chaîne YouTube de CLO :
