Creación de OBJ

Registro de OBJ

Registre archivos OBJ creados directamente como deslizador, tirador o tope.

Creación de OBJ

Al crear OBJ en otro programa 3D, por favor verifique los requisitos de creación a continuación.

• Ajuste la posición según el significado del eje para cada tipo.
  (Si la posición del eje no es correcta, el OBJ puede no generarse en la posición adecuada al crear la cremallera.)

  Tipo	Descripción

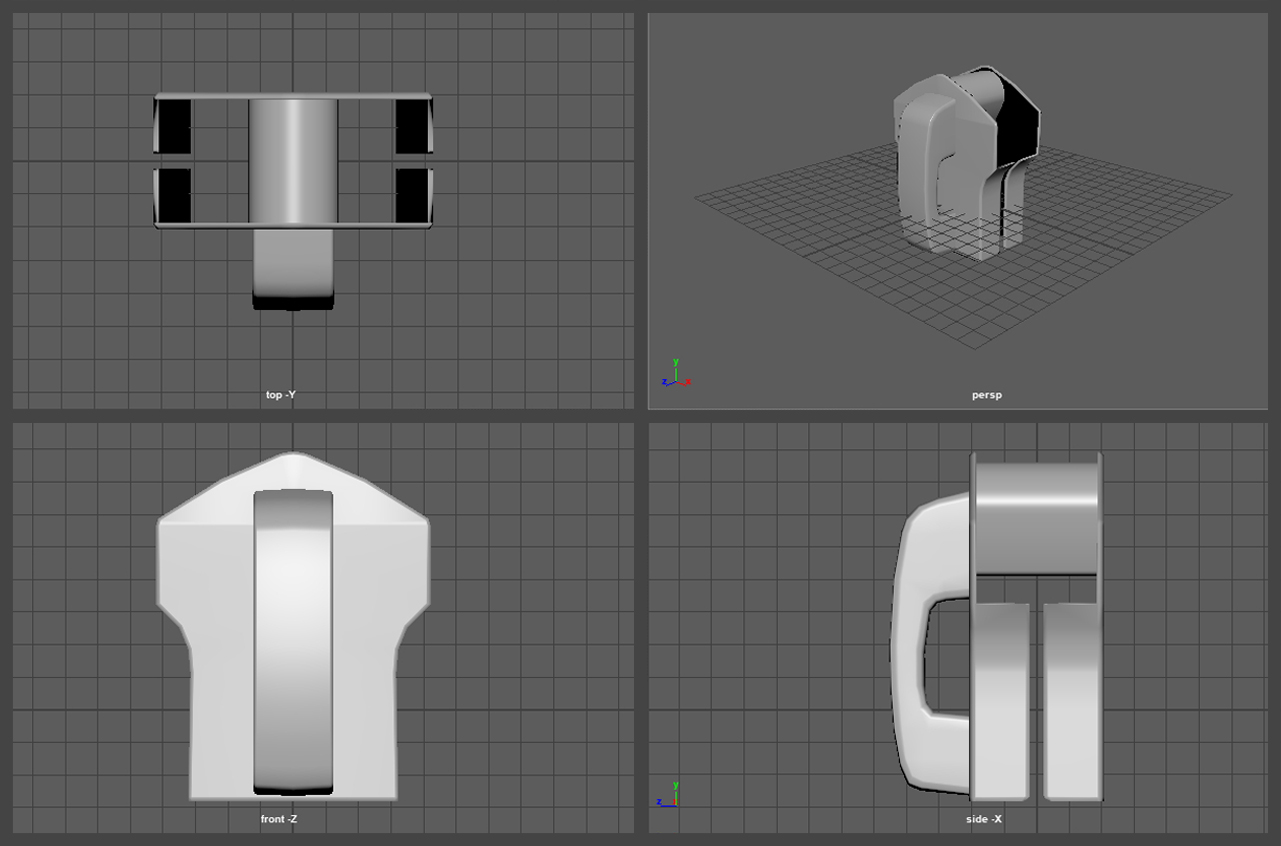

  Deslizador	Eje X	Coloque en el eje X en 0 el punto donde el diente de la cremallera toca el deslizador.
  	Eje Y	La dirección en la que se mueve el deslizador es el eje Y, y el punto donde se conecta con la parte bloqueada de la cremallera debe estar en el punto 0 del eje Y.
  	Eje Z	Coloque en el eje Z en 0 el punto donde la superficie del diente de la cremallera estará en el deslizador.
  Tope	Los topes compuestos por dos partes deben crearse con el mismo tamaño y ejes que los dos OBJ.
  	Eje X	Coloque en el eje X en 0 el punto donde el diente de la cremallera toca cada tope.

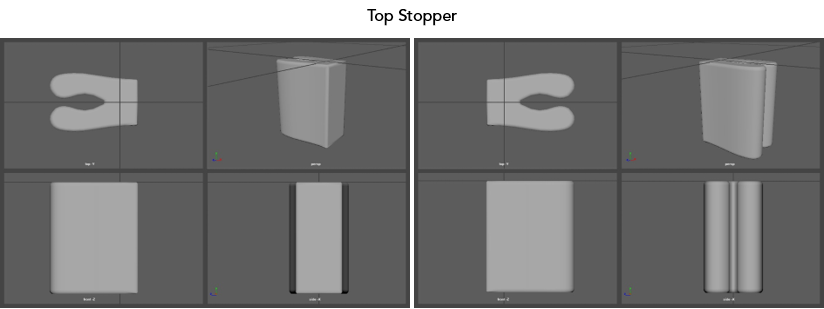

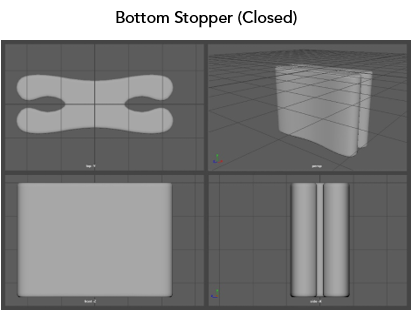

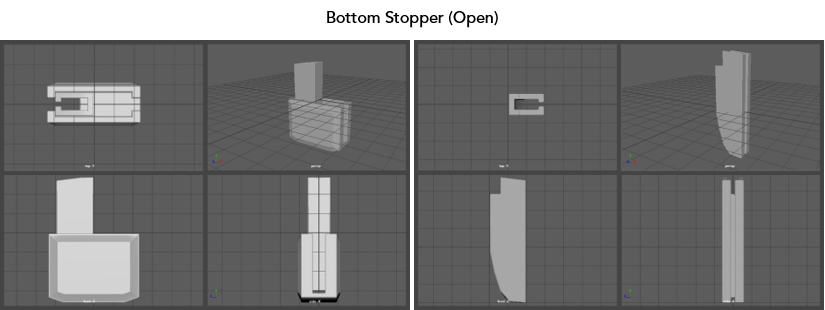

  	Eje Y	Tope superior (Top Stopper) Coloque en el eje Y en 0 el punto donde toca la parte más alta (superior) del diente de la cremallera. Tope inferior (Bottom Stopper) Coloque en el eje Y en 0 el punto donde toca la parte más baja del deslizador cuando está completamente bajado.
  	Eje Z	Coloque en el eje Z en 0 el punto donde la superficie del diente de la cremallera estará en el deslizador.

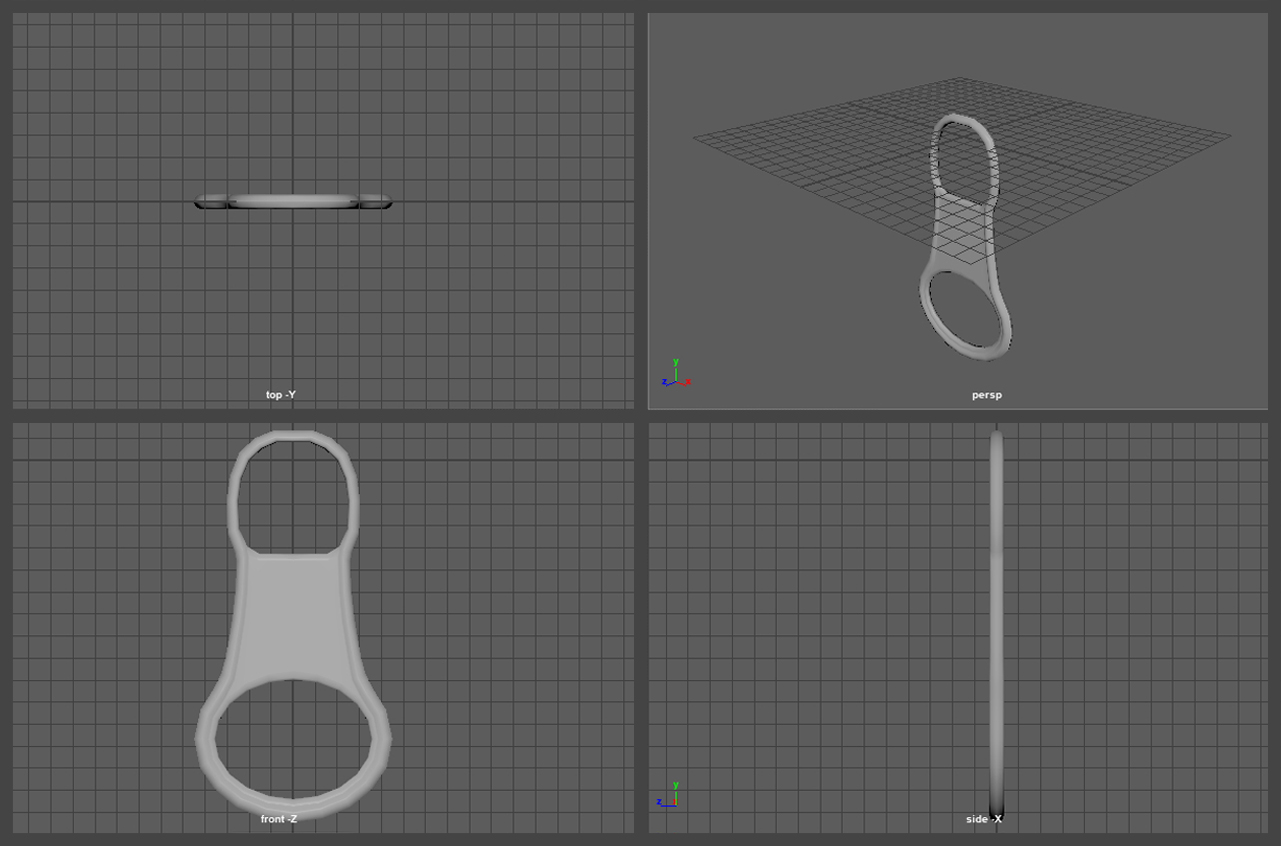

  Tirador	Coloque la posición donde se fijará al deslizador en el origen (0,0,0). ✨Consejo: La posición del tirador se puede ajustar dentro de CLO.

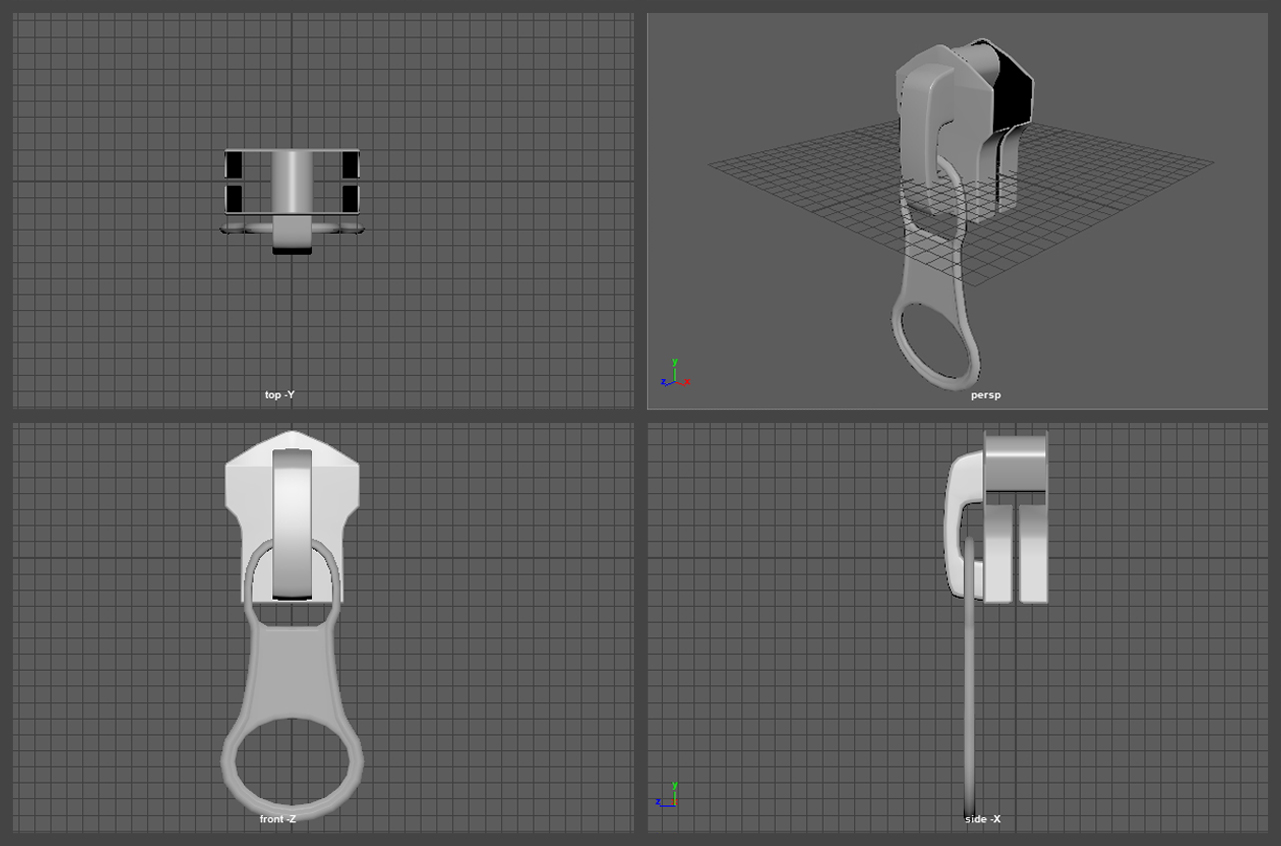

  Deslizador & Tirador (integrados)	El deslizador y tirador se crean basados en el eje del deslizador.

Registro de OBJ

1. En el menú principal ▶ Materiales ▶ Cremallera ▶ haga clic en el menú Registro de OBJ.
   O bien en las propiedades del estilo de cremallera haga clic en el botón a la derecha del tipo que desea registrar.


2. Configure las opciones a continuación y luego haga clic en el botón OK.

   Opción	Descripción
   Básico	Tipo	Seleccione el tipo para registrar el OBJ (deslizador, tirador, tope, deslizador & tirador).
   	Nombre	Ingrese el nombre del archivo.
   	Tamaño	Ajuste el tamaño del OBJ.
   	Cambio de eje	Cambie cada eje del OBJ.
   Archivo	OBJ	Deslizador / Tirador	Cargue el archivo OBJ a registrar.
   		Tope (Top, Bottom-Open)	Cargue dos archivos OBJ, uno para cada lado. El primer OBJ cargado se ubicará en la dirección de la cremallera creada primero.
   		Deslizador & Tirador	Cargue el archivo OBJ integrado. En el menú de selección de malla, seleccione y asigne los elementos de malla para deslizador y tirador.
   		Dientes	Cargue el OBJ para registrar los dientes. Por defecto, el espacio entre dientes está configurado en 0 mm, por lo que debe ajustarse visualmente en la ventana de vista previa.
   Vista previa	Revise previamente el archivo OBJ cargado.
   	Posición del tirador	Al registrar deslizador y deslizador & tirador, ajuste el deslizador en los ejes X, Y, Z para definir la posición donde se fijará el tirador.

   → El objeto correspondiente se guarda en la siguiente ruta:
   　 CLO Assets ▶ Trim ▶ Zipper ▶ Carpeta de cada objeto



   ✨Consejo: Los archivos registrados se añaden automáticamente como preajustes y pueden cambiarse fácilmente en las propiedades del estilo de cremallera.
