Crea muestras de punto personalizadas modificando las columnas, las pasadas y el grosor del hilo; personaliza y edita libremente el diseño de punto con los tipos de punto disponibles.

Ver video

Abrir el editor de muestras de punto

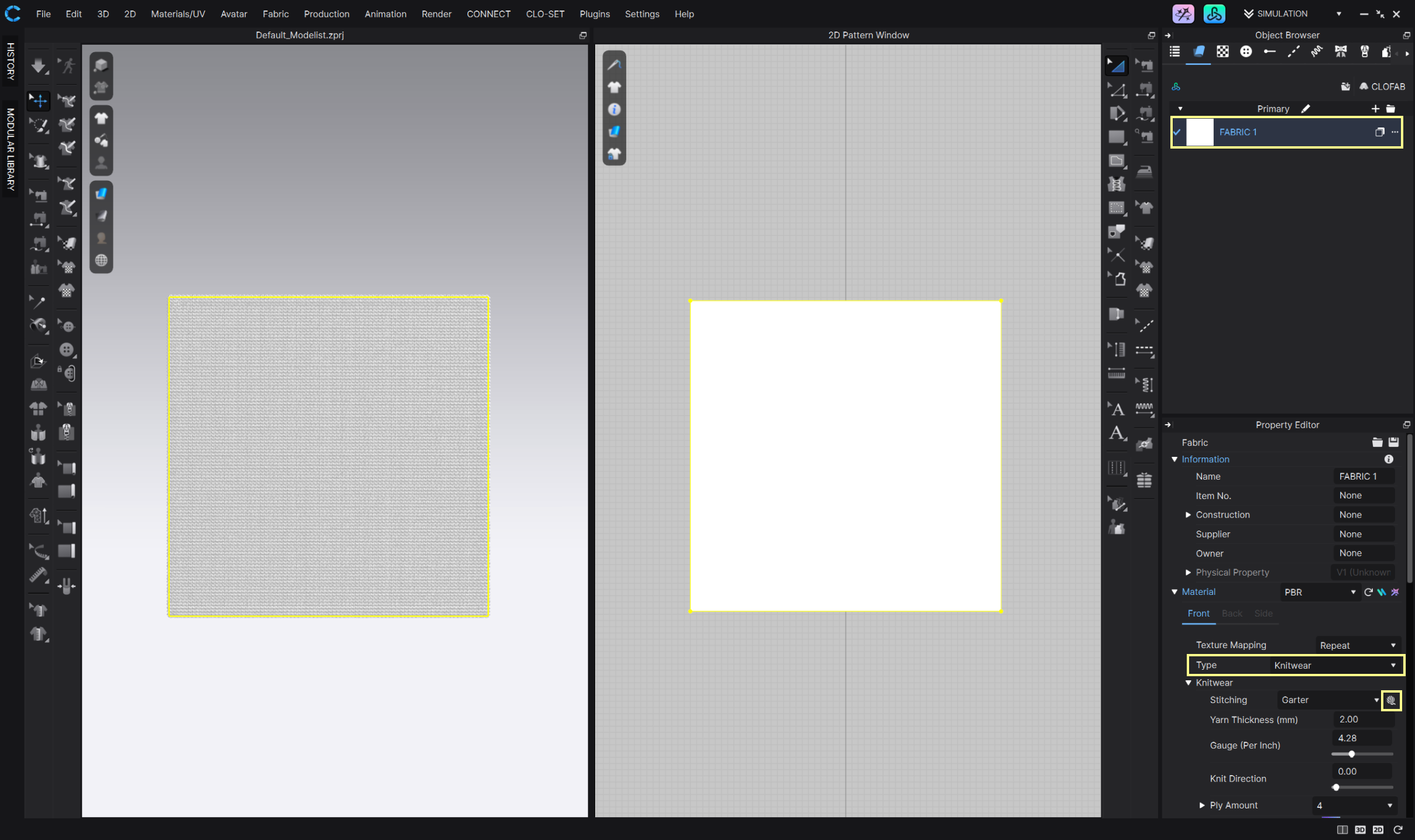

Selecciona una tela en el Explorador de objetos y cambia el Tipo de material a Prendas de punto dentro del Editor de propiedades.
Haz clic en el icono Abrir el editor de muestras de punto para abrir el Editor de muestras de punto.

✨Consejo: La ventana 2D será reemplazada por el Editor. Puedes cambiar de ventana haciendo clic en la pestaña inferior.

Navegación

Usa el mouse y los atajos de teclado para ajustar la vista en el editor.

Visualización

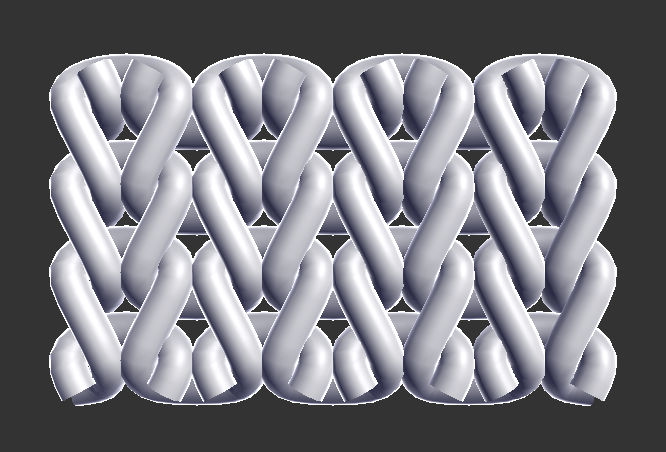

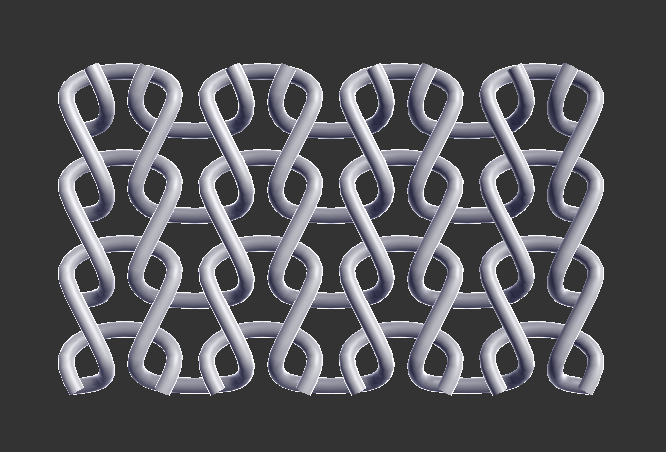

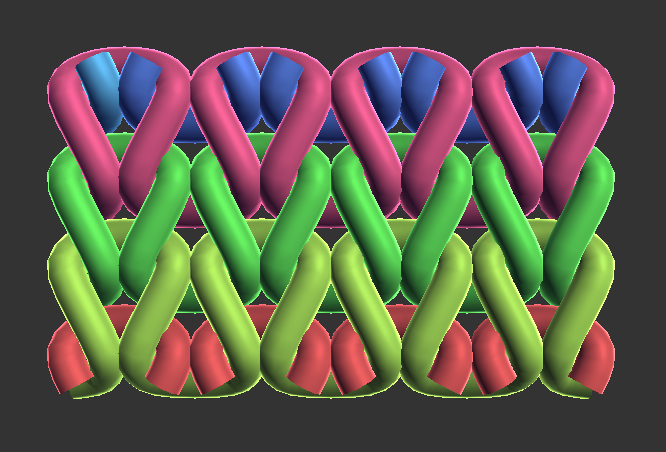

Cambia el Tipo de visualización en la barra de alternancia.

Haz clic en Vista plana para activar un modo de vista temporal que estira y aplana la muestra. Haz clic de nuevo en Vista plana para desactivarlo y devolver la muestra a su estado relajado y simulado.

Configuración

Establece el tamaño de repetición del diseño de la muestra y el tamaño final de salida de la muestra en la prenda 3D después de la simulación y el encogimiento.

Muestra de punto	Resultado
Cantidad de columnas	Establecer el número de columnas en una repetición de la muestra.
Número de pasadas	Establecer el número de filas en una repetición de la muestra.
Grosor del hilo (mm)	Establecer el diámetro del hilo.
Galga	Establecer las agujas por pulgada. Haz clic en el icono de expansión ▶ para ver las subopciones.
	Vincular	Vincular para realizar mediciones automáticas a partir del valor actual.
	Desvincular	Desvincular para introducir medidas personalizadas de la muestra en las subopciones siguientes. 📝Nota: Cuando la Galga y sus subopciones están desvinculadas, el valor de Galga solo sirve como número de referencia.
	Columnas por pulgada	Establecer el número de columnas por pulgada después del encogimiento.
	Pasadas por pulgada	Establecer el número de filas por pulgada después del encogimiento.
	Grosor de Tejido (mm)	Establecer el grosor de la tela después del encogimiento.

Después de ajustar la Cantidad de columnas o la Cantidad de pasadas, el tamaño de la muestra se actualiza simultáneamente. El botón Establecer repetición de muestra se eliminó a partir de la versión 2026.1.

Establece los parámetros de simulación del punto después de editar el punto, si es necesario.

Seleccionar

Selecciona Seleccionar/Editar (atajo: S) en la barra de herramientas. Es una herramienta para seleccionar puntos de distintas formas y editarlos posteriormente.
✨Consejo: Muestra una lista de atajos en el software al pasar el mouse sobre el icono .

Selección general: Selecciona puntos individuales o múltiples usando combinaciones del mouse y el teclado.

Acción	Resultado
Hacer clic	Seleccionar un punto.
Mayús + clic	Agregar puntos a la selección existente.
Alt + clic	Quitar de la selección el punto en el que se hizo clic.
Ctrl + A	Seleccionar todos los puntos simultáneamente.
ESC / hacer clic en el espacio vacío	Borrar todas las selecciones activas.

Selección de filas/columnas/columnas de punto

Acción	Resultado
R + clic	Seleccionar una fila completa.
	Presiona Mayús + R + clic para agregar más filas a la selección.
	Presiona Alt + R + clic para quitar una fila de la selección.
C + clic	Seleccionar una columna vertical completa.
	Presiona Mayús + C + clic para agregar más columnas a la selección.
	Presiona Alt + C + clic para quitar una columna de la selección.
W + clic	Seleccionar una columna vertical completa siguiendo la estructura real de columnas de punto de la tela.
	Presiona Mayús + W + clic para agregar más columnas de punto a la selección.
	Presiona Alt + W + clic para quitar una columna de punto de la selección.

Selección de rango rectangular

Hacer clic y arrastrar	Seleccionar un rango rectangular de puntos en un área grande.
Presiona Mayús + hacer clic y arrastrar para agregar un área rectangular a la selección actual.
Presiona Alt + hacer clic y arrastrar para quitar un área rectangular de la selección actual.

Editar

Selecciona Seleccionar/Editar (atajo: S) en la barra de herramientas. Es una herramienta para seleccionar puntos de distintas formas y editarlos posteriormente.

Después de seleccionar los puntos de destino, aplica modificaciones usando los siguientes controles:

Punto

Selecciona un tipo de punto en la barra de herramientas o presiona el atajo Q para activar instantáneamente la herramienta Punto derecho delantero (o el último tipo de punto seleccionado).

Haz clic, o haz clic y arrastra sobre la muestra de punto para pintar y editar puntos en tiempo real.

✨Consejo: Mientras usas el mouse para pintar, presiona Tab para recorrer rápidamente hacia delante las herramientas del grupo principal de pintura de puntos (Punto derecho delantero a Retención). Presiona Mayús + Tab para recorrer el grupo en orden inverso.

Punto	Resultado
Punto derecho delantero (Q)	Punto derecho delantero
Punto derecho trasero	Punto revés
Salto delantero	Bucle saltado delante y flotante detrás
Salto trasero	Bucle saltado detrás y flotante delante
Retención	Punto de retención
Transferencia (T)	Transfiere los puntos seleccionados para crear un diseño de encaje y punto calado. Arrastra hacia la izquierda o la derecha para transferir los puntos seleccionados a las columnas de punto adyacentes.
Trenza (K)	Crea estructuras de trenza usando un modo sello. Establece las siguientes propiedades para configurar las estructuras de trenza.
	Número de puntos superiores	Establecer el número de puntos de la hebra de la capa superior.
	Número de puntos inferiores	Establecer el número de puntos de la hebra de la capa inferior.
	Inclinación	Establecer la dirección de inclinación de la trenza hacia la izquierda o la derecha. (Atajo: Tab)
	Punto superior	Establecer el estilo de punto específico aplicado a la hebra superior de la trenza.
	Punto inferior	Establecer el estilo de punto específico aplicado a la hebra inferior de la trenza.

Haz clic en Simular (atajo: barra espaciadora) para iniciar la simulación, que aplica el efecto de encogimiento junto con la Galga, las Columnas por pulgada, las Pasadas por pulgada, el Grosor de la tela y la configuración de Simulación a la muestra de punto.
✨Consejo: Mientras la simulación está activada, puedes editar el punto y ver la actualización en tiempo real con el resultado del encogimiento.
Haz clic en Simular (atajo: barra espaciadora) para pausar la simulación.

Aplicar la muestra de punto a la prenda 3D

Haz clic en Aplicar para asignar los resultados de la muestra de punto a la prenda dentro de la ventana 3D; o
Haz clic en Aplicar y cerrar para asignar los resultados de la muestra de punto a la prenda dentro de la ventana 3D y cerrar automáticamente el Editor de muestras de punto; o
Haz clic en Cerrar para cerrar el Editor de muestras de punto.

Restablecer el punto y la configuración

Haz clic en Restablecer para restaurar todos los valores y volver a los diseños de punto predeterminados.

📝Nota: Al aplicar los resultados del Editor de muestras de punto, los parámetros Grosor del hilo, Columnas por pulgada, Pasadas por pulgada y Grosor de la tela se ocultarán automáticamente en el Editor de propiedades. Para modificar estos valores, debes acceder a ellos dentro del Editor de muestras de punto.

✨Consejo: Para deshacer o rehacer tus acciones, selecciona Menú principal ▶ Editar ▶ Deshacer/Rehacer o usa los atajos de teclado Ctrl + Z (Deshacer) / Ctrl + Y (Rehacer).

Acción	Resultado
Presionar y arrastrar la rueda de desplazamiento central	Desplazar la vista.
Girar la rueda de desplazamiento central hacia delante y hacia atrás	Acercar y alejar la vista.
Hacer clic con el botón derecho y arrastrar	Girar libremente la vista alrededor del centro.

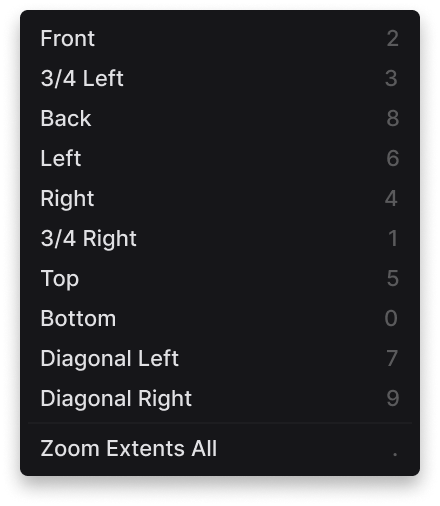

Hacer clic con el botón derecho	Mostrar un menú para seleccionar vistas preestablecidas.

Simulación	Resultado

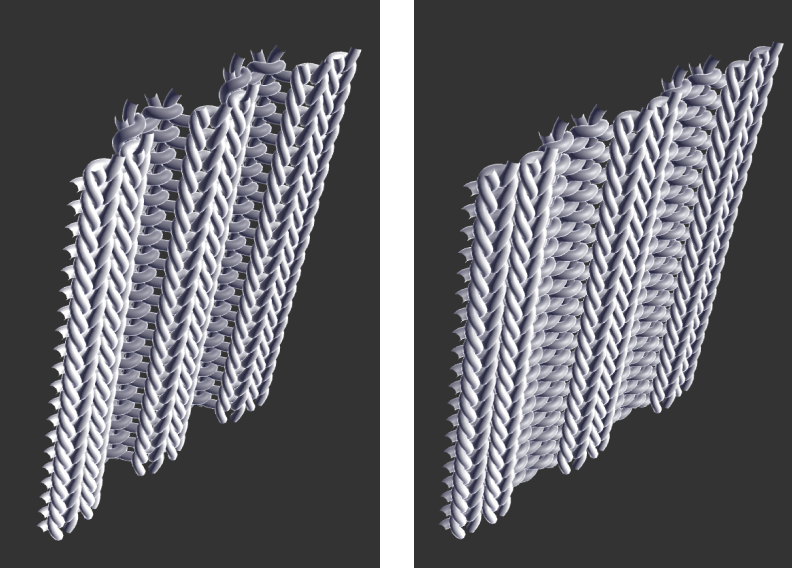

Tensión horizontal	Controla la tensión de las estructuras acanaladas horizontalmente. Ejemplo: columnas alternas de punto derecho y punto revés.

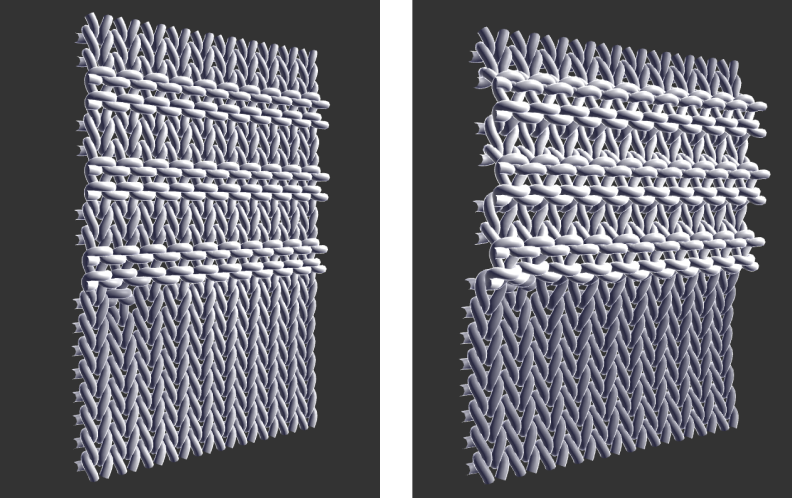

Tensión vertical	Controla la tensión de las estructuras acanaladas verticalmente. Ejemplo: pasadas alternas de punto derecho y punto revés.

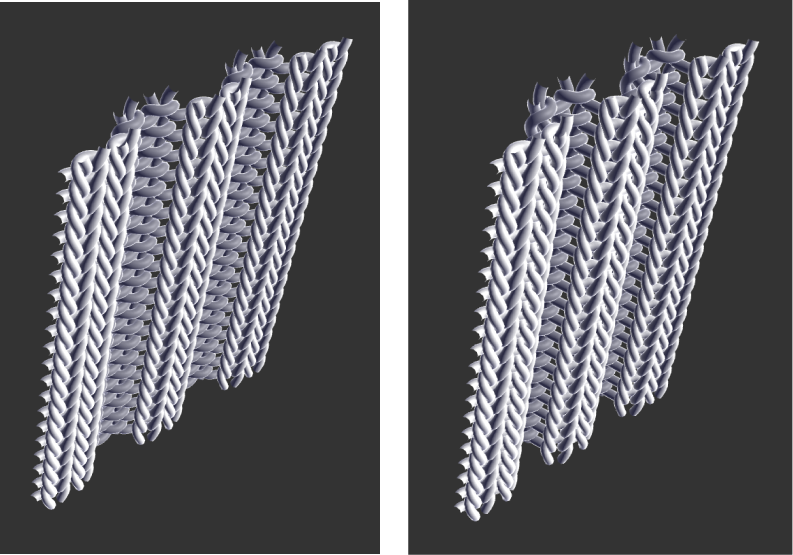

Aplanado	Controla la intensidad de una fuerza de aplanado.

Acción	Resultado
Ctrl + C	Copiar los puntos seleccionados.
Ctrl + X	Cortar los puntos seleccionados.
Ctrl + V	Pegar los puntos copiados o cortados. ✨Consejo: Mientras gestionas la vista previa del pegado, puedes: Presionar Tab* para centrar la vista previa del pegado en el cursor.* Presionar las teclas de flecha (↑ ↓ ← →) para ajustar y desplazar la posición de la vista previa; después, presiona Intro/haz clic* para pegar.* Modo sello: Para pegar repetidamente el diseño de puntos copiado, presiona Ctrl + V y, a continuación, mantén presionada Mayús mientras haces clic en las áreas de destino.
Ctrl + R	Pegar los puntos en espejo. ✨Consejo: Las funciones Tab (centrar pegado), teclas de flecha (ajustar) y Mayús (modo sello) también son compatibles durante las operaciones de pegado en espejo.
Presionar y arrastrar la selección	Seleccionar y mover los puntos.
Supr / Retroceso	Restablecer todas las selecciones al punto derecho.
Ctrl + clic en la barra de herramientas	Rellenar los puntos seleccionados con el estilo de punto activo.
Alt + clic	Activar el cuentagotas de puntos. Haz clic en un estilo de punto existente de la muestra para tomarlo como muestra, lo que activa automáticamente la herramienta de punto correspondiente.
