Índice de contenidos

Establecer propiedades

Establecer opciones

Establezca las propiedades del gráfico.


Establecer propiedades

Por estilo de gráfico: Aplica los cambios a todos los gráficos que utilizan el mismo estilo.

1. Haga clic en el estilo de gráfico en la pestaña Gráfico del explorador de objetos.


2. Establezca las propiedades en el editor de propiedades.

   Propiedades	Descripción
   Información	Nombre/Item No	Introduzca un nombre o un número de artículo para el gráfico.
   	Clasificación	Asigne el tipo de gráfico entre Bordado, Logotipo, Estampado y Lavado (Jeanologia).
   	Ficha Técnica (CLO-SET)	Indique si desea incluir el gráfico en la ficha técnica. Asigne la clasificación del gráfico según su propósito.
   Material	Tipo de print	Establezca el tipo de estampado del gráfico (Grieta, Desgaste vintage, Lámina dorada). Cuando selecciona el tipo Mezclar con el tejido base, todos los mapas PBR (mapas de Normal, Desplazamiento, Opacidad, Rugosidad y Metalicidad) del tejido aplicado al patrón se aplican y mezclan automáticamente con el tejido. De lo contrario, puede aplicar de forma selectiva solo mapas específicos marcando la opción «Usar el mismo mapa que el tejido» para cada mapa.
   	Establezca el material, la textura, el color y la transparencia del gráfico.
   Transformación del gráfico	Bloquear tamaño: bloquee la talla del gráfico y la escala del mapa de material. (Nuevo en 2026.1) Ajuste el ancho y la altura del gráfico para transformar su tamaño.





   Por gráfico: Aplica los cambios únicamente a cada gráfico seleccionado, incluso si comparten el mismo estilo.


   1. Haga clic en el gráfico utilizando la herramienta Transformar gráfico de la barra de herramientas 2D.

   Propiedades	Descripción
   Configuración del gráfico	Cara	Coloque el gráfico en el lado delantero, trasero o en ambos lados.
   	Mosaico	Repita el gráfico en su tamaño original a lo largo del eje X, del eje Y o en todo el patrón.
   	Superponer sobre costura Ver vídeo	Coloque el gráfico sobre la costura de los patrones. El gráfico no aparece cuando la diferencia de la costura supera el límite permitido.  Es posible que el gráfico no coincida cuando se coloca sobre curvas. En este caso, desactive esta opción y ajuste el gráfico manualmente. También se crean gráficos para los patrones cosidos en dos capas, como los bolsillos.

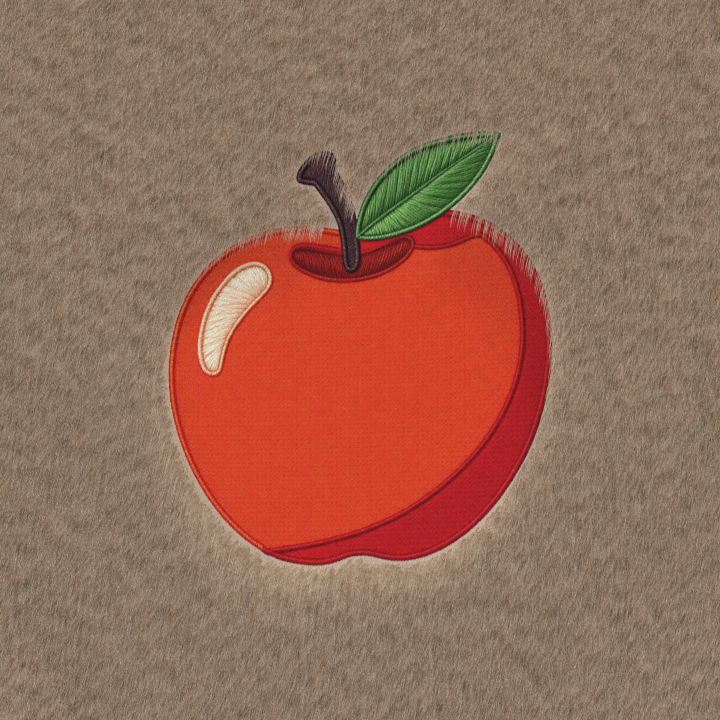

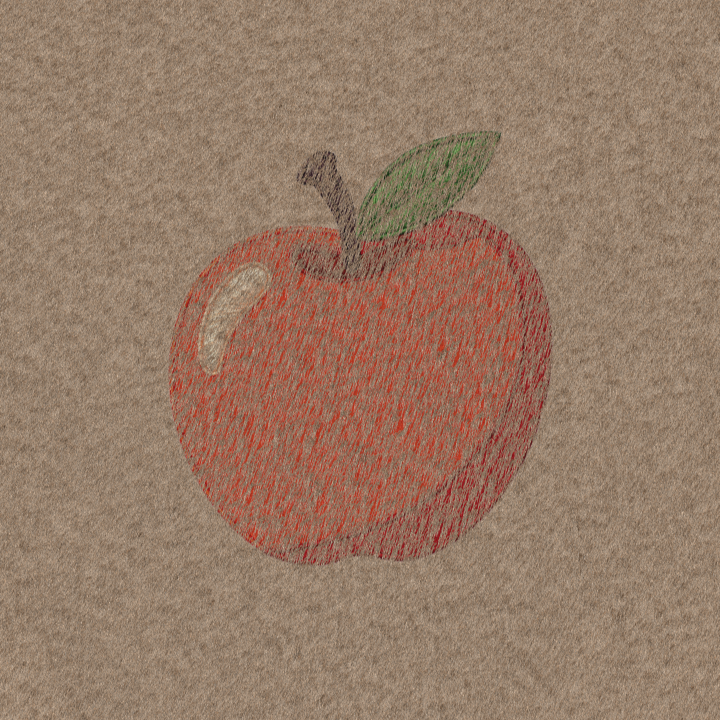

   	Recortador de pelo	Muestre el gráfico claramente al utilizar los materiales Pelo (renderizado) y Fur_Strand. No se genera pelo en el área del gráfico.  Ejemplo: Recortador de pelo = Activado frente a Desactivado
   Transformación del gráfico	Bloquear posición: bloquee la posición, el ángulo, el desplazamiento Z y la configuración de este gráfico en este patrón. (Nuevo en 2026.1) Ajuste el ángulo de rotación y el desplazamiento Z del gráfico.
   Mediciones 2D	Haga clic en la opción de medición deseada para comprobar la posición dentro del patrón 2D en dimensiones.
   	Transformar gráfico	Coloque los gráficos con precisión introduciendo los valores exactos de posición.

Establecer opciones

1. Haga clic con el botón derecho en el gráfico utilizando la herramienta Transformar gráfico de la barra de herramientas 2D.


2. Seleccione la opción que necesite.

   Opciones	Descripciones
   Eliminar	Elimine el gráfico seleccionado.
   Copiar/Pegar	Copie, pegue y pegue en espejo el gráfico seleccionado.
   Orden (2D)	Establezca el orden de colocación del gráfico.
   Rotar	Establezca el ángulo de rotación del gráfico.
   Mosaico	Repita el gráfico en su tamaño original a lo largo del eje X, del eje Y o en todo el patrón.
   Restablecer al tamaño original	Restaure el gráfico transformado a su tamaño original.
   Voltear	Voltee el gráfico horizontal o verticalmente.
   Bloquear posición	Bloquee la posición, el ángulo, el desplazamiento Z y la configuración de este gráfico en este patrón.
   Convertir en forma interna Ver vídeo	Trace el gráfico como una forma interna según su contorno. 📝Nota: Cuanto más clara sea la imagen, más precisamente se reconocerá. En el caso de imágenes complejas y en color, el trazado se basa en el contorno más exterior.
   Mediciones personalizadas Ver vídeo	Mida la distancia desde un punto específico del gráfico hasta su contorno y cree una medición. La medición creada se muestra en el editor de propiedades, y puede cambiarle el nombre o eliminarla según sea necesario.
