Trazar como Líneas/Formas Internas
Trazar como Punto de Medida (POM)
Utilice la función de Trazar para convertir líneas/formas/área/guías en Patrones.
Trazar como Patrón
Seleccione la herramienta
Rastreo en la barra de herramientas 2D.
-
Seleccione las Líneas Base, Líneas Internas o Contornos que desea trazar.

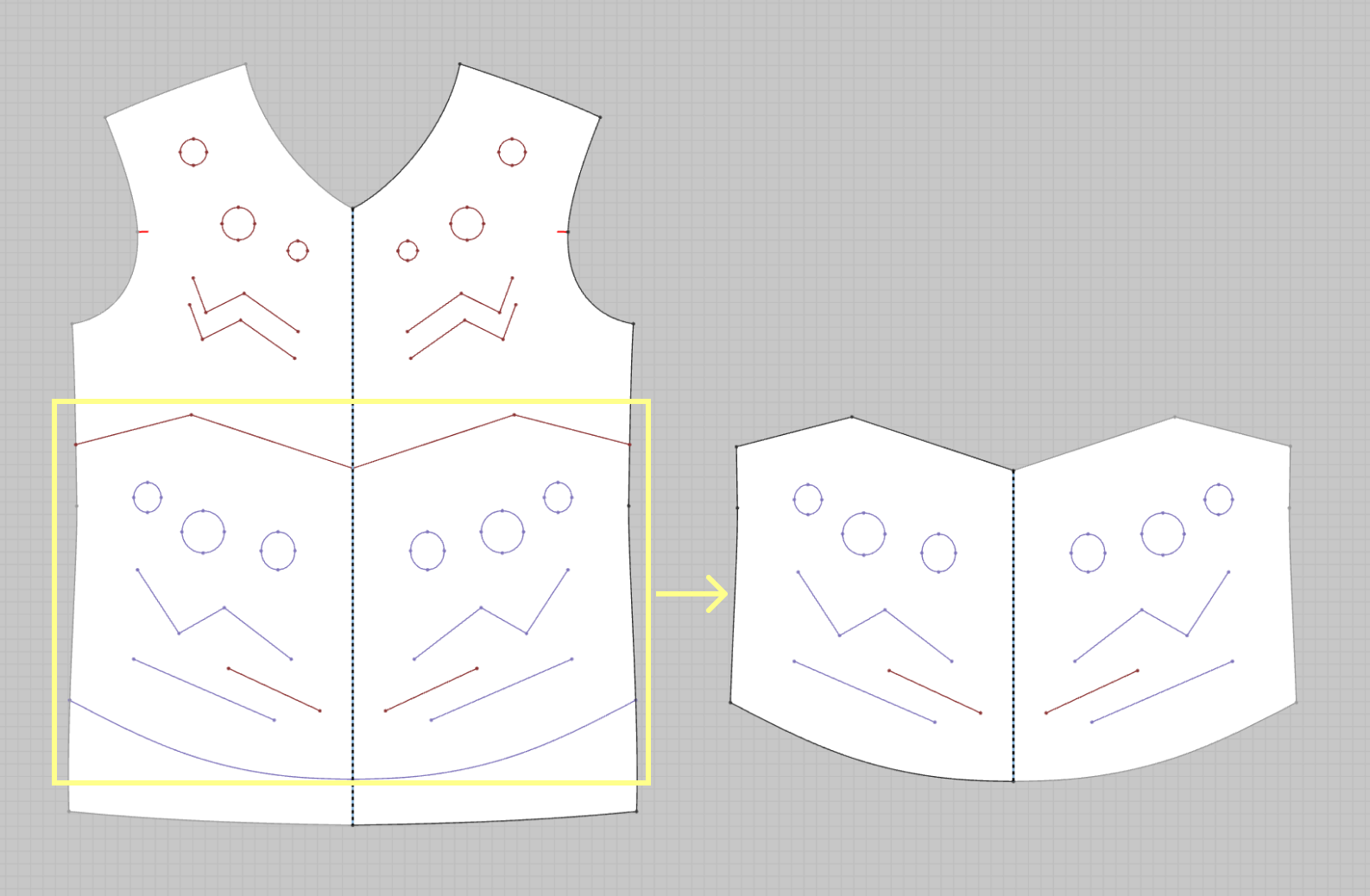

Seleccione las Líneas Base, Líneas Internas o Contornos en ambos lados del patrón de media simetría.
→ La relación de media simetría en el patrón recién trazado puede mantenerse. Las líneas internas y Líneas Base dentro del rango de selección están contenidas en el patrón trazado. Haga clic derecho sobre las Líneas Base, Líneas Internas o Contornos seleccionados para acceder al menú emergente.
Seleccione Trazar como Patrón.
→ Las Líneas Base, Líneas Internas o Contornos seleccionados son trazados como Patrón.
Trazar como Forma Interna
Seleccione la herramienta/menú indicado en Ubicación
Seleccione las Líneas Base que desea rastrear.
Haga clic derecho sobre las Líneas Base seleccionadas para acceder al menú emergente.
Seleccione Trazar como Forma Interna.
→ Cuando las líneas seleccionadas se intersectan, la intersección se une y las líneas se trazan como una sola forma.
Trazar como Líneas/Formas Internas
Seleccione la herramienta/menú indicado en Ubicación
Seleccione las Líneas Base que desea rastrear.
Haga clic derecho sobre las Líneas Base seleccionadas para acceder al menú emergente.
Seleccione Rastrear como Líneas/Formas Internas.
→ Las líneas seleccionadas se rastrean tal como están.
Rastreo como POM
Seleccione la herramienta/menú indicado en Ubicación
Seleccione las Líneas Base, Líneas Internas o Contornos que desea rastrear.
Haga clic derecho sobre las líneas seleccionadas para acceder al menú emergente.
Seleccione Trazar como Punto de Medición
→ La línea seleccionada se trazan como POM.
→ Cuando se hacen clic en más de dos segmentos de diferentes patrones, se trazan como un POM grupal.
En este momento, los puntos conectados se designan aleatoriamente.
📝 Nota:
Para seleccionar fácilmente una forma cerrada, haga doble clic en la Línea Interna.
Haga clic y arrastre para seleccionar múltiples Líneas Internas a la vez. Todas las Líneas Internas dentro del cuadro de selección son seleccionadas.
Ocasionalmente, las Líneas Internas pueden no estar conectadas con precisión cuando se importan archivos dxf a CLO desde otros programas CAD 2D. Si las líneas seleccionadas están a menos de 0.5 mm de distancia, se trazan como una forma cerrada ya que se reconocen como líneas adyacentes. Sin embargo, por otro lado, si las líneas seleccionadas están a más de 0.5 mm de distancia, se trazan como Líneas Internas individuales ya que se reconocen como líneas separadas.
